◈ 支持配置高速磁悬浮线：实现产能大幅提升

◈ 支持同时实现Overhang、大面、异物、极耳检测的功能

◈ 异物检测能力≥300μm（铜、铁、铝）

◈ AI驱动的影像增强与检测算法，可有效提高图像质量与检出率

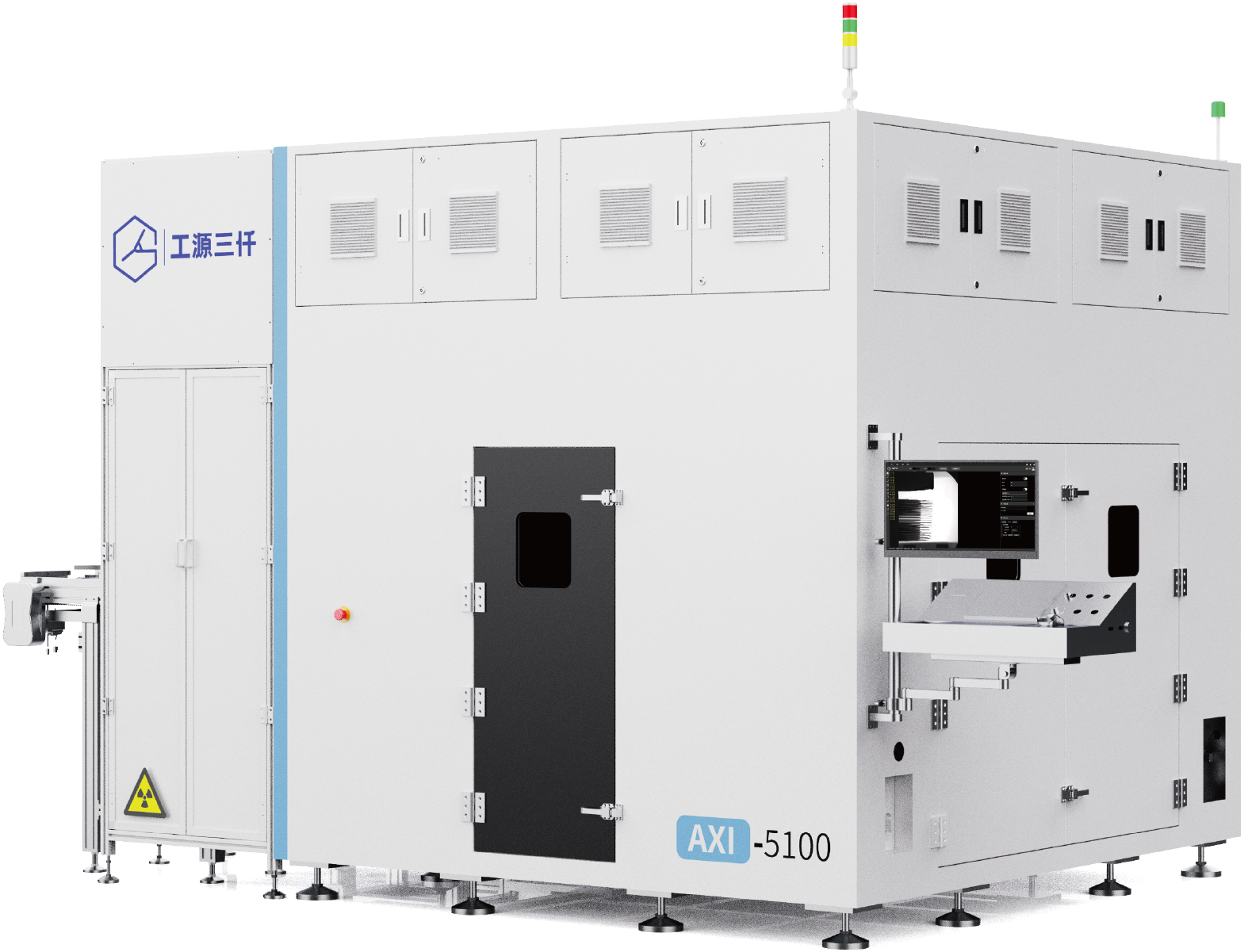

AXI-5100是工源三仟自主研发的针对各种型号叠片电池进行高速X光检测的在线式X-Ray检测设备，在单射线源部署的情况下最高可达18ppm的效率（对角OH检测）。工源三仟基于自研的高性能视觉成像系统，可有效提高单次拍摄的效率，结合专为叠片电池Overhang检测设计的AI算法，可真实达到99%以上的准确率。此外，针对近两年开始普遍需求的大面褶皱/异物检测功能，工源三仟已经成功交付了多台16-24ppm的设备，最小可检测300μm的金属异物。

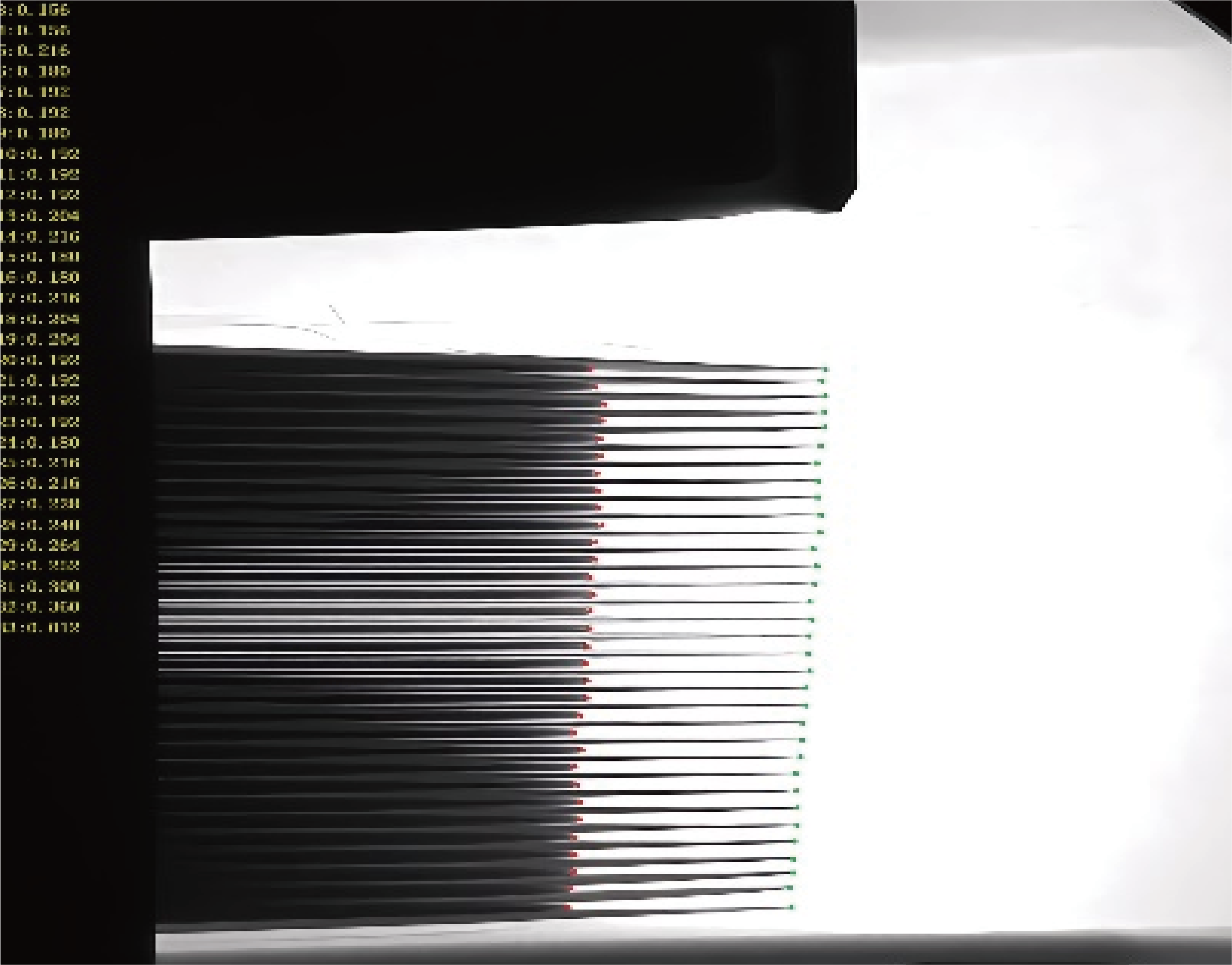

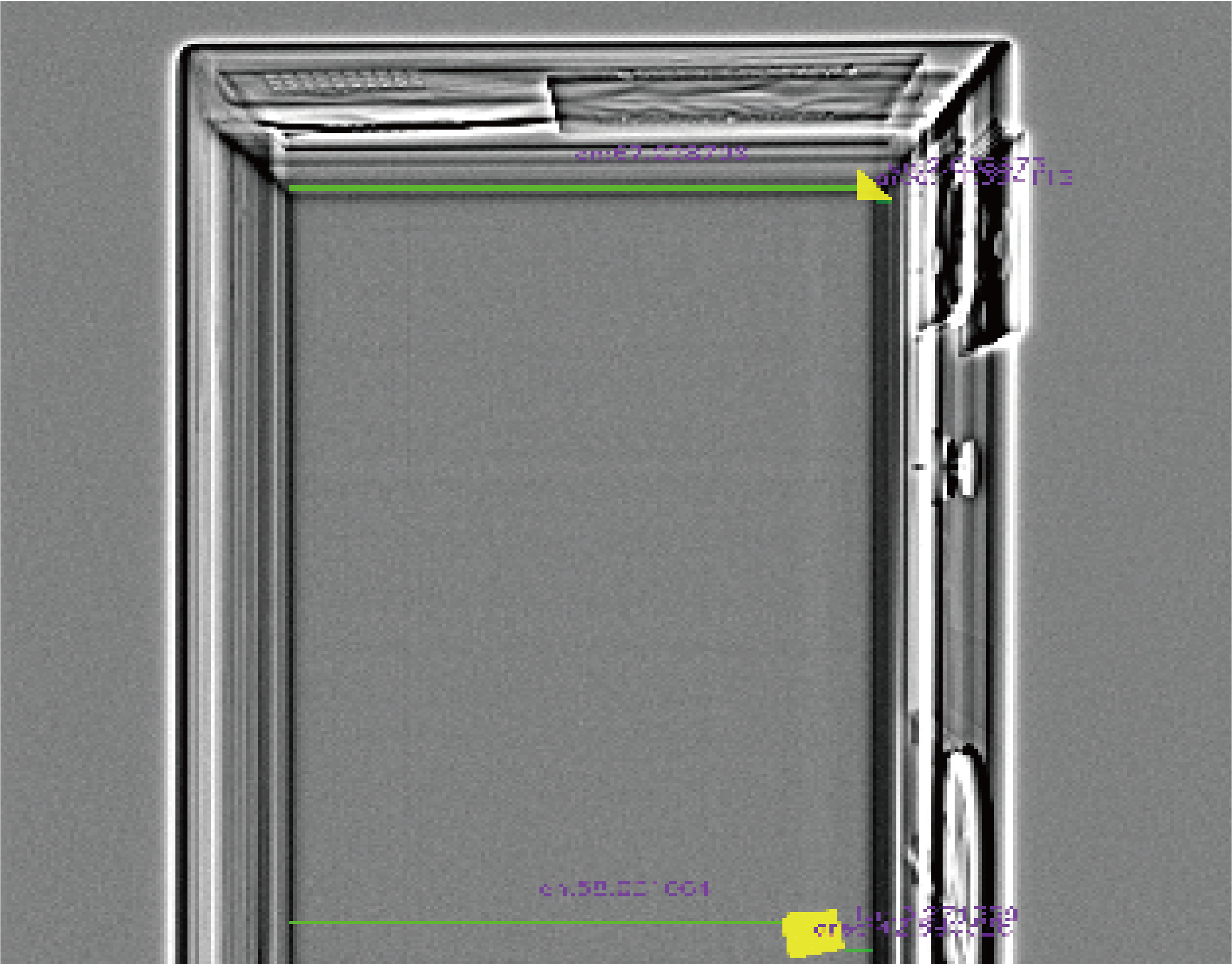

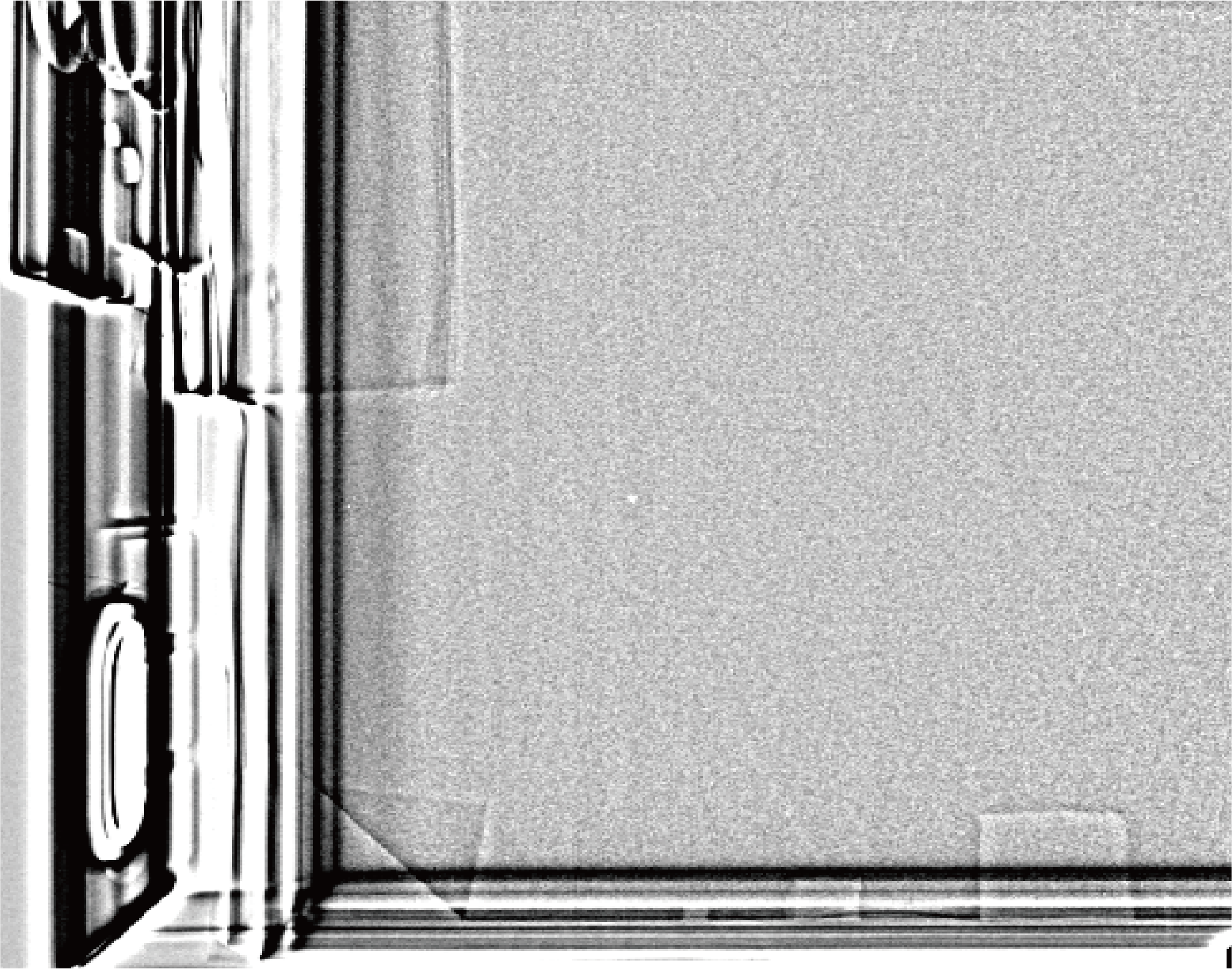

◈ 叠片电池裸电芯：极片对齐度Overhang，大面褶皱、破损，极耳翻折等缺陷检测

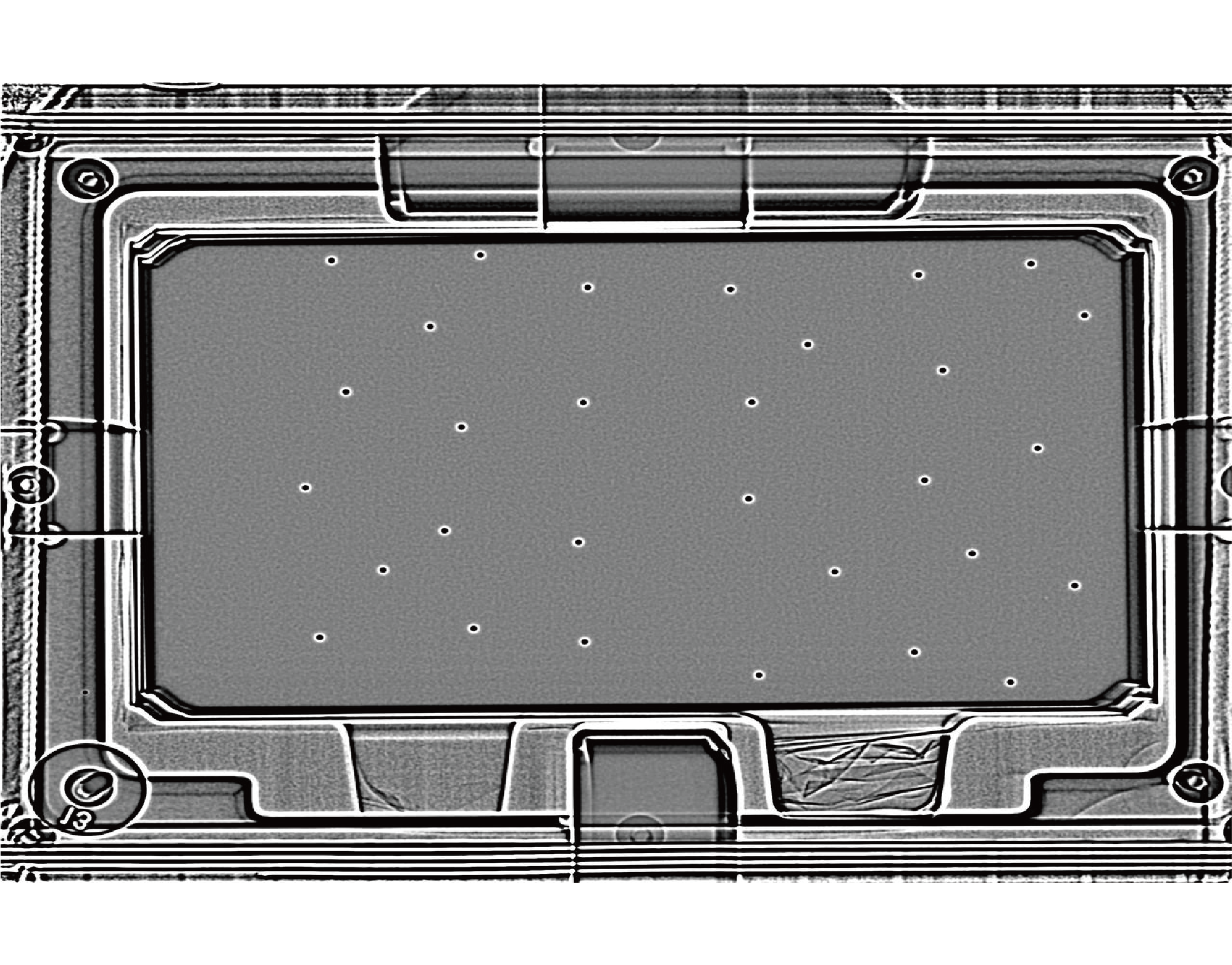

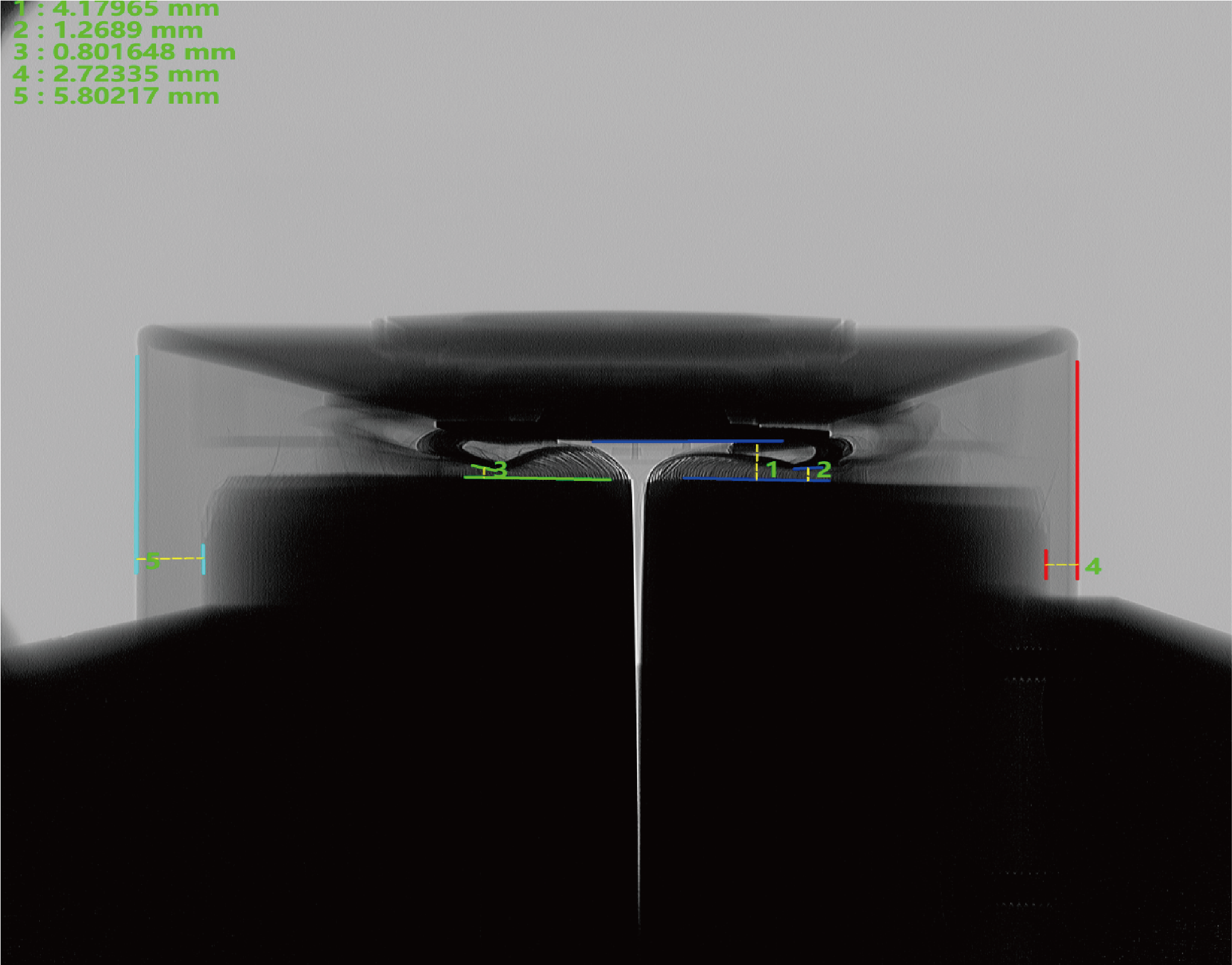

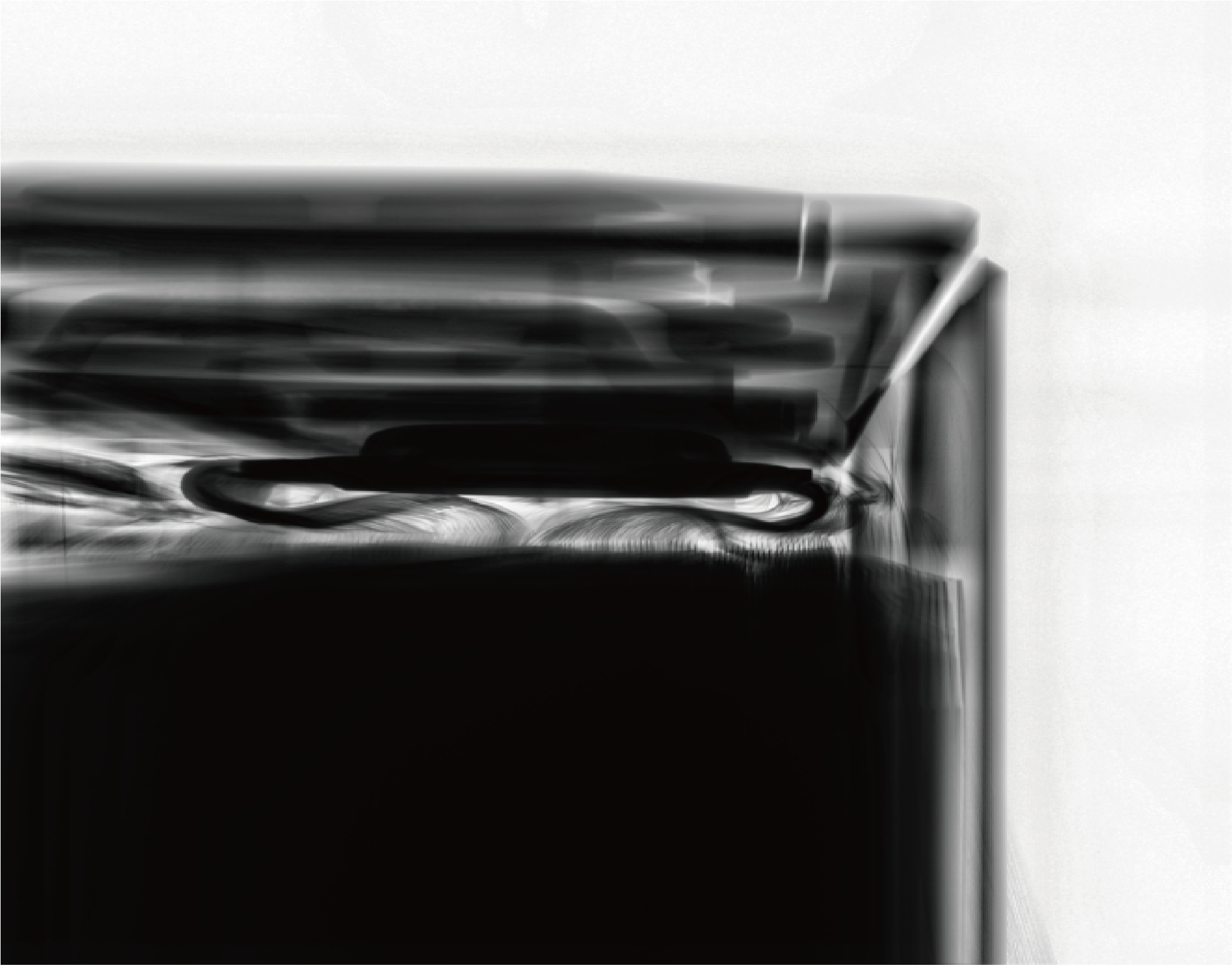

◈ 叠片电池入壳电芯：极耳残片、极片残片、极片划痕、异物、极耳翻折等缺陷检测

类别	项目	参数
成像系统	检测内容	极片对齐度Overhang、大面褶皱异物、极耳翻折等
	检测能力	≥300 μm（铜、铁、铝）
	检测范围	对角Overhang	四角Overhang	大面褶皱/异物    (入壳电池)	大面褶皱/异物    (入壳电池)
	成像系统数量	1套	4套	2套	4套
	节拍	18PPM	40PPM	16PPM	24PPM
	过条率	≤2%
	漏条率	0%
射线源	Tube类型	闭管
	Tube电压	130kV/150kV/225kV
	焦点尺寸	5μm/200μm
平板探测器	像素尺寸	139μm
	像素矩阵	3072x3060
TD探测器	像素尺寸	100μm
	像素矩阵	1152x128
整机参数	尺寸	L:8000mm W:3000mm H:2700mm（不含三色灯，以实际设计为准）
	重量	约12000KG
	功率	约35kW（以实际设计为准）
