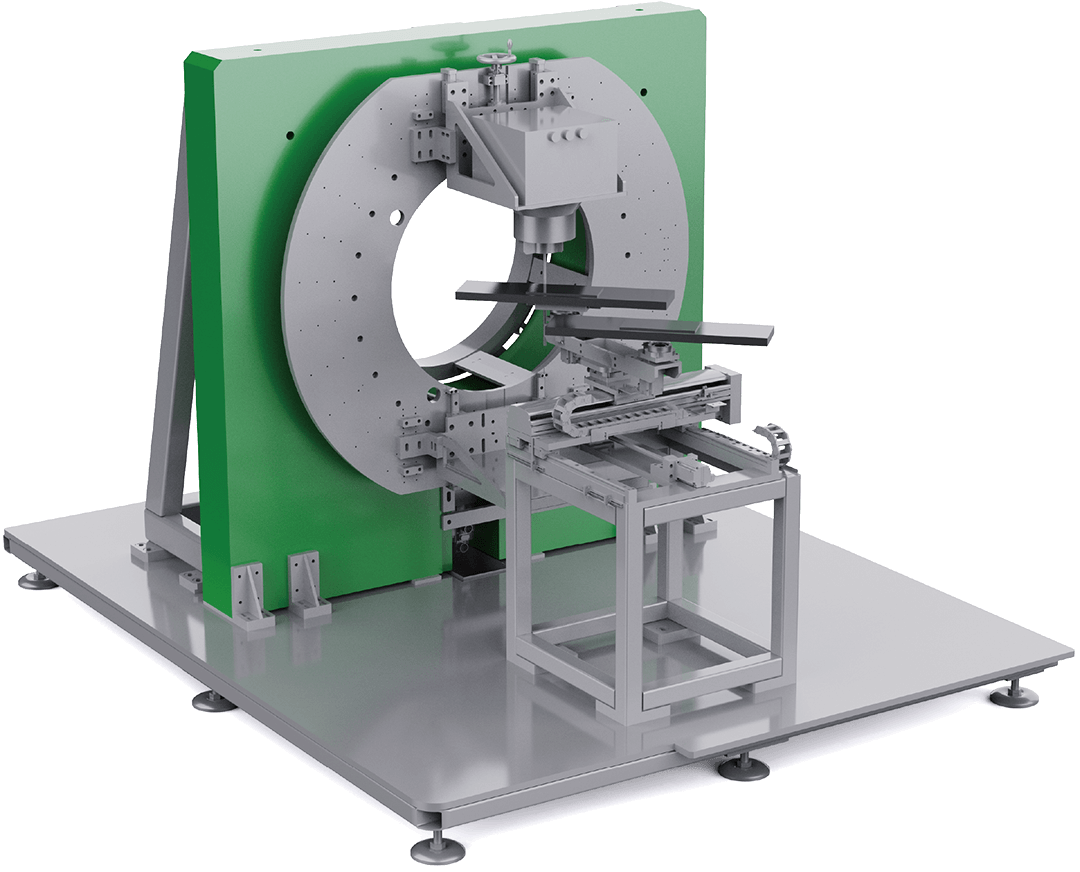

◈ 高精度高速滑环系统：为在线CT检测量身定制

◈ 全自动电动门：可快捷实现产品检测和换型

◈ AB门结构：可最大限度保证上下料效率

◈ AI驱动的图像增强与检测算法，可有效提高图像质量与检出率

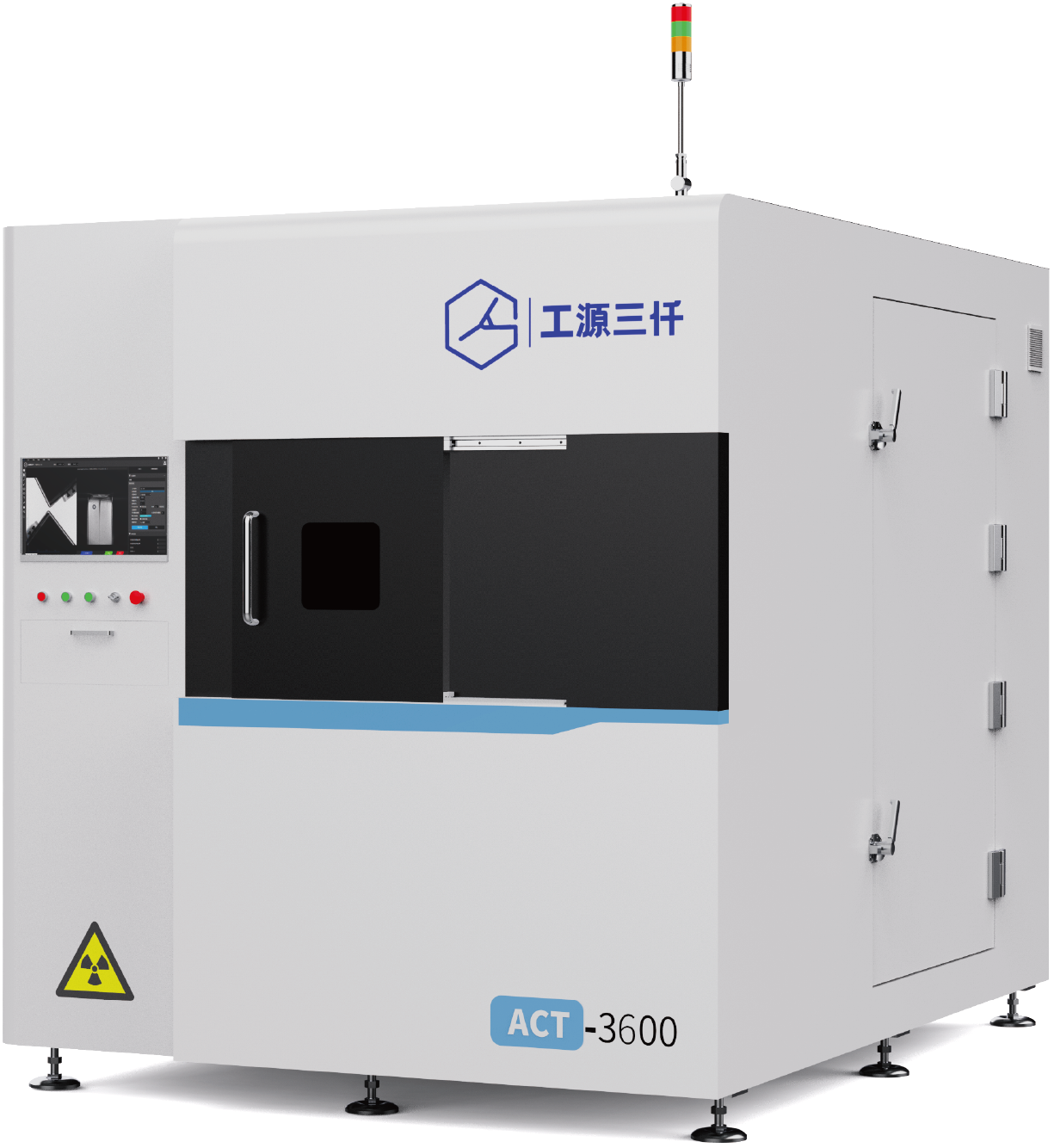

ACT-3600 是工源三仟自主开发的针对锂电池和汽车电子模组进行滑环式高速CT扫描分析的检测设备。工源三仟基于自研的有限角CT成像算法（非VG），可大幅降低扫描环节需要的投影数量，提高CT成像速度。针对叠片电池Overhang检测问题，可实现在X和Y方向上的断层重建，针对一组电池扫描时间最快可达3秒，实现单工位12ppm（对角）的检测效率。针对圆柱电池，工源三仟可达1-2秒的扫描重建速度，实现30-60ppm的在线CT速度，达到了业界最优水平。

此外，该设备对于功率半导体模块/OBC等汽车电子模组的焊接缺陷检测可达1-3ppm的效率，满足产线上全检的效率要求。

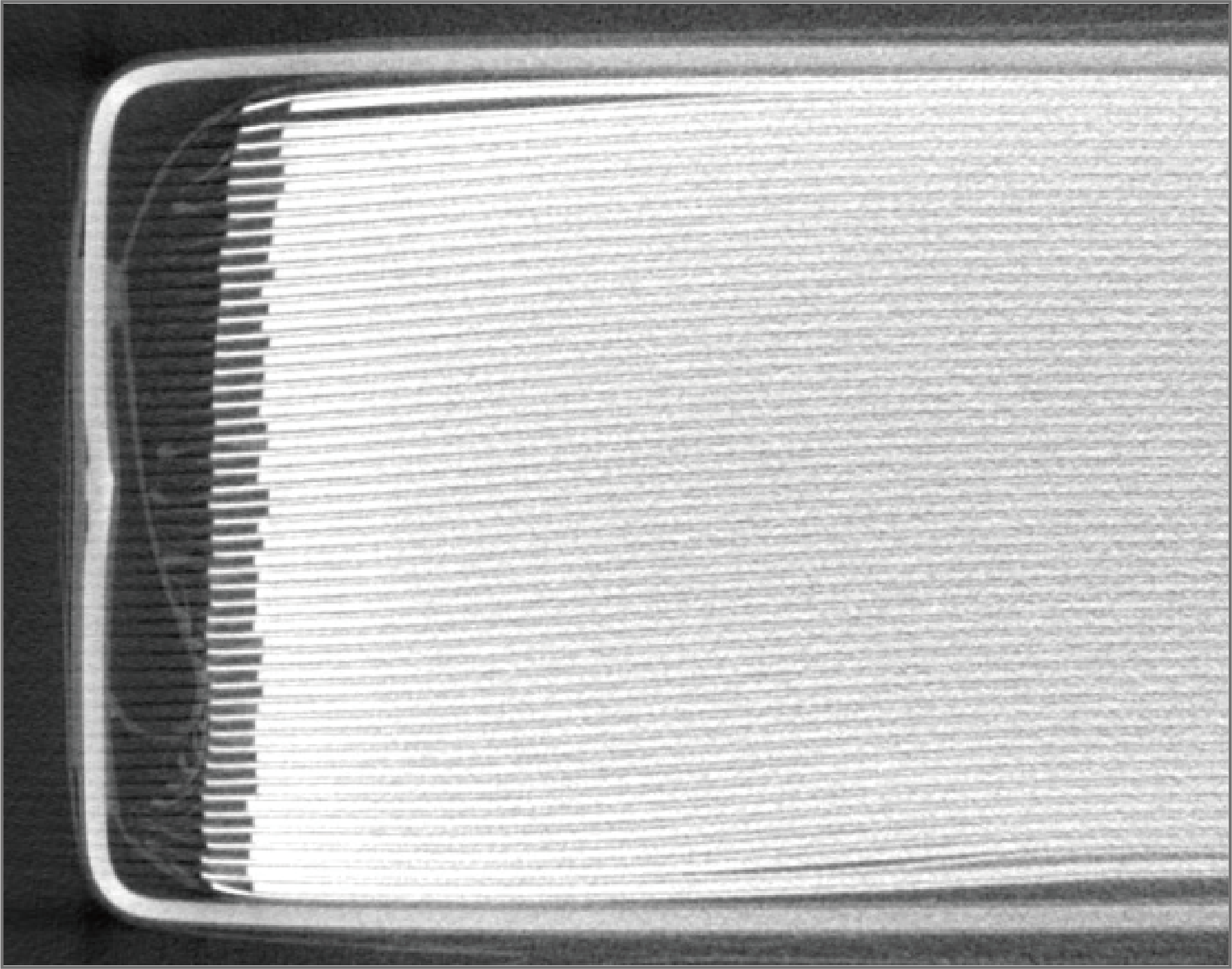

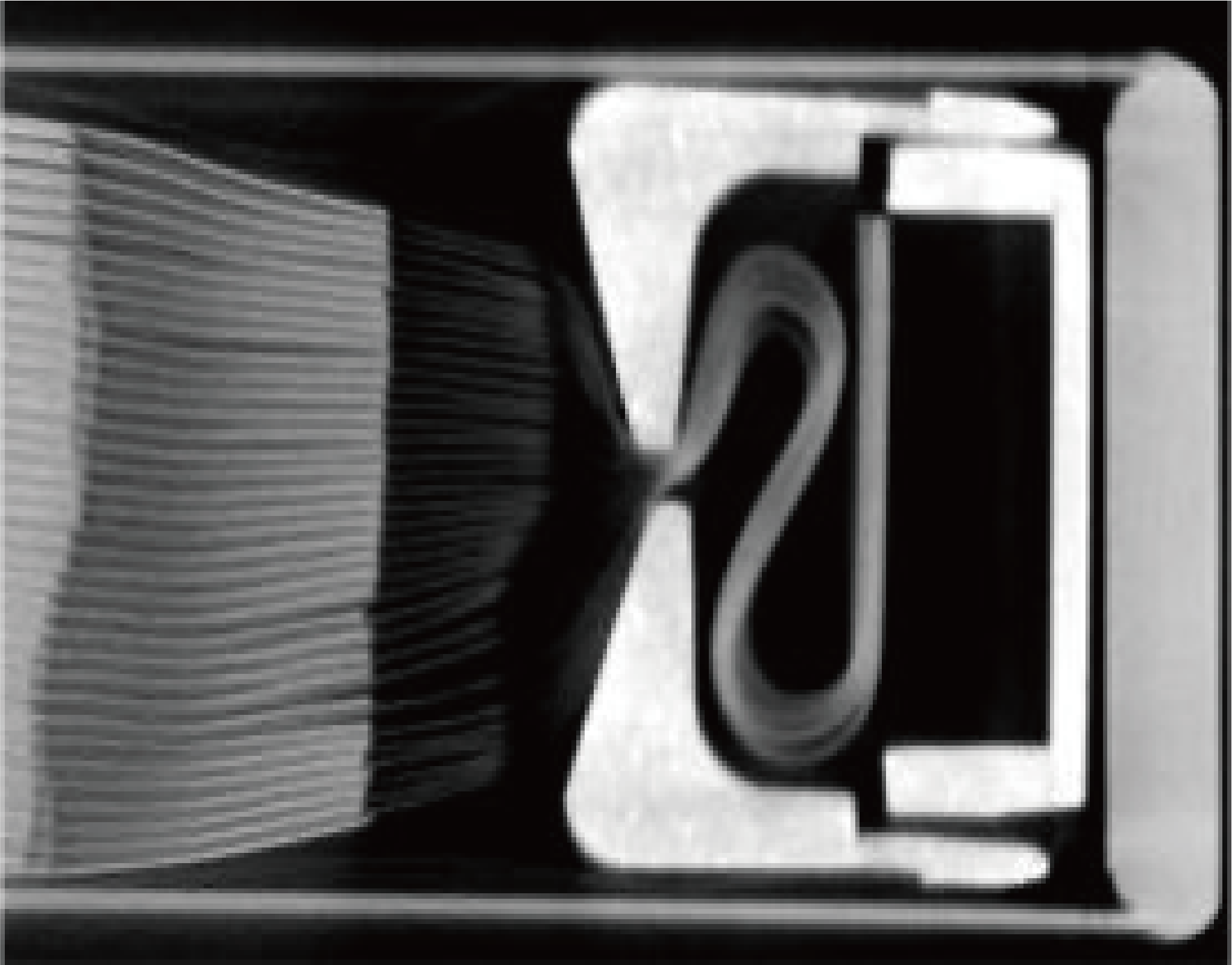

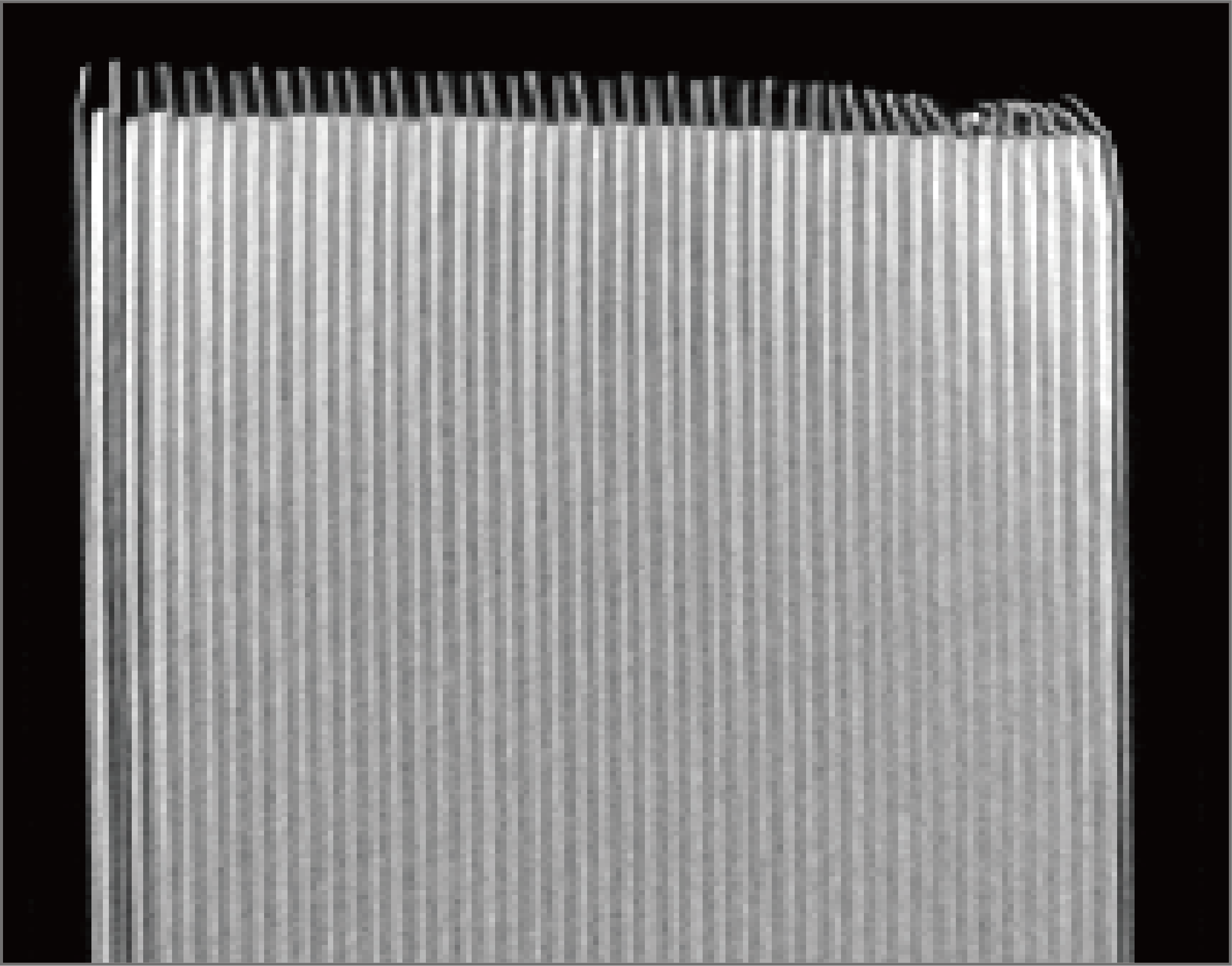

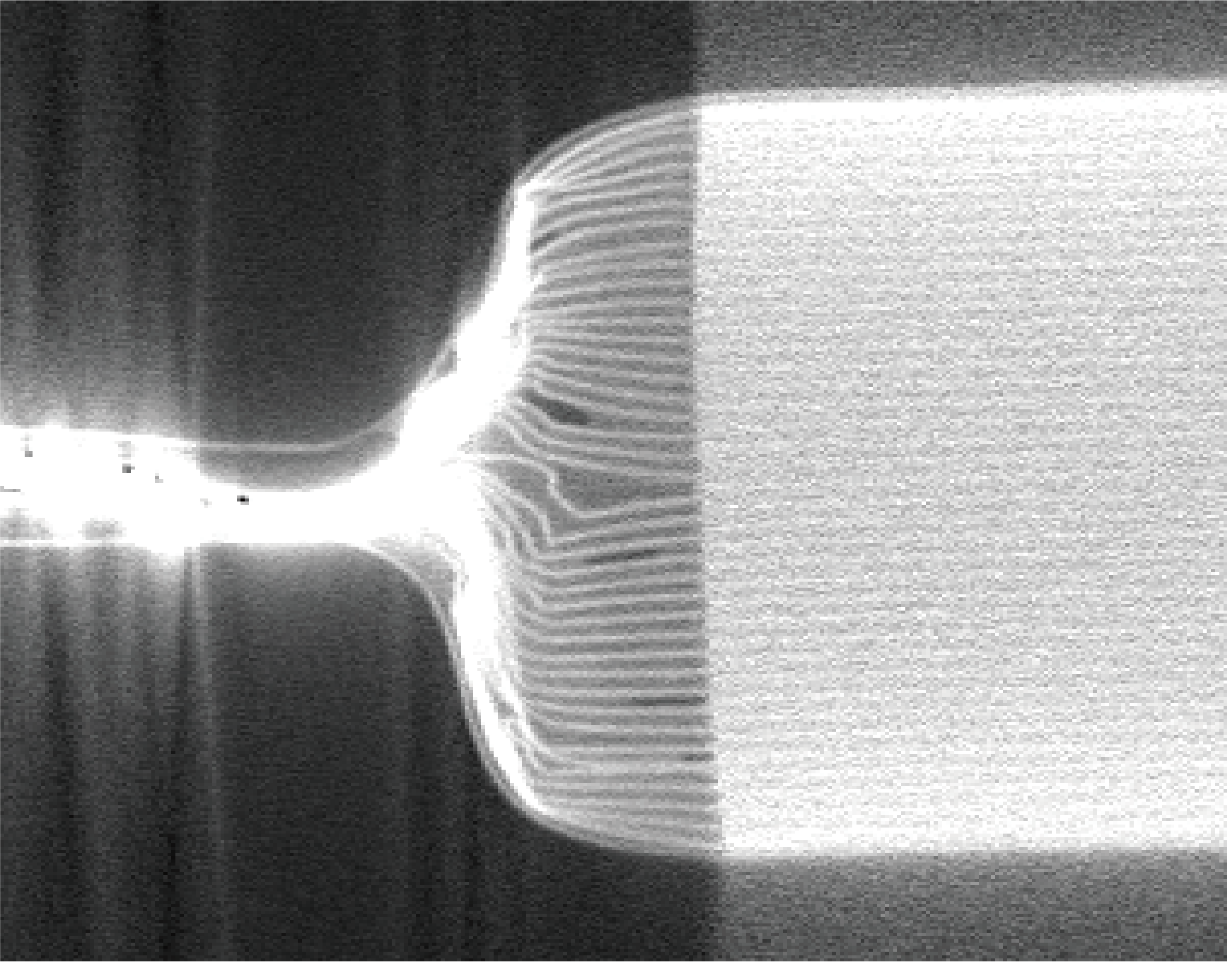

◈ 叠片电池：极片对齐度Overhang（裸电芯/入壳电池）、顶盖焊接气孔、极耳到壁距离等

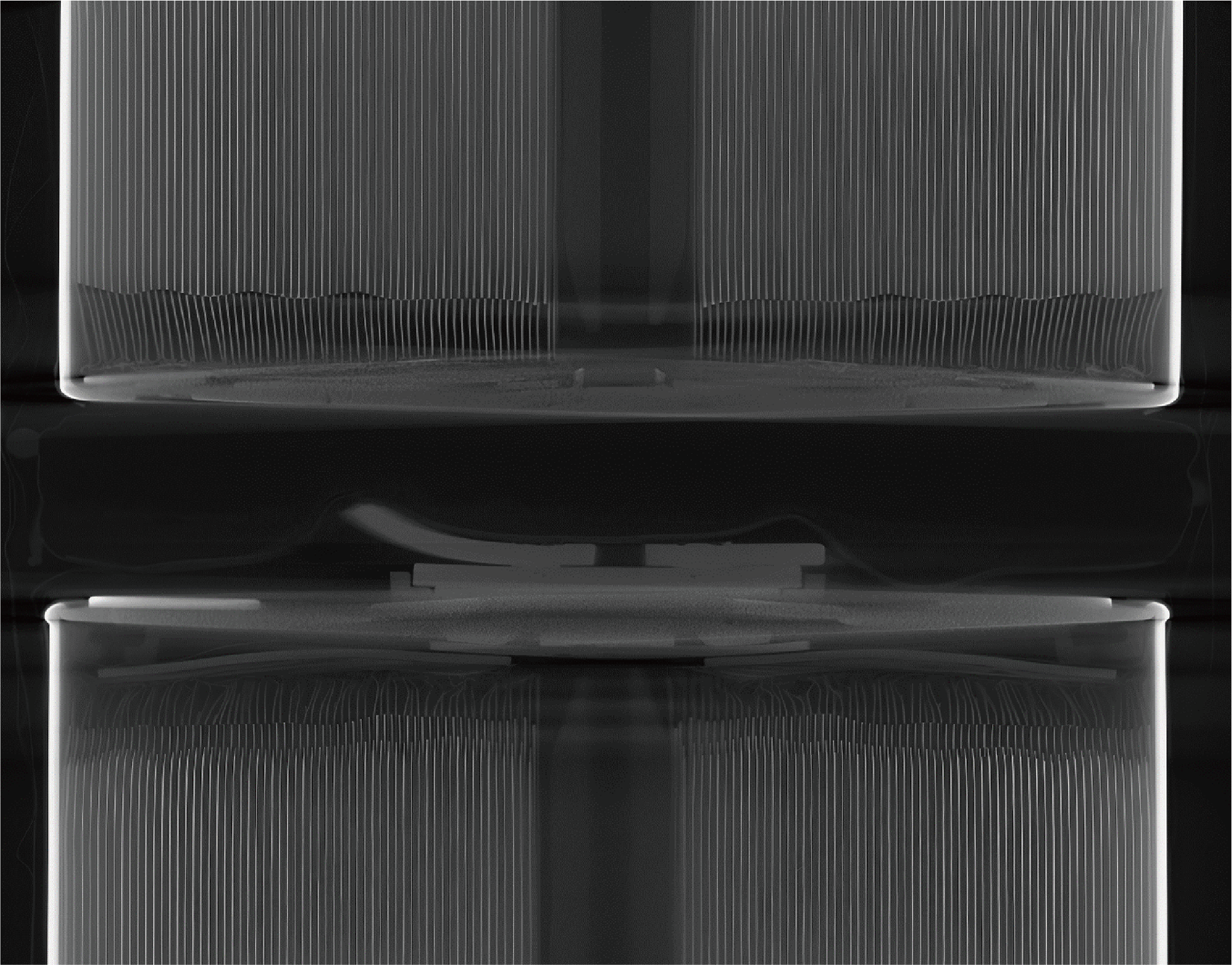

◈ 圆柱电池：极片对齐度Overhang（入壳电池）、同心度、异物等缺陷检测

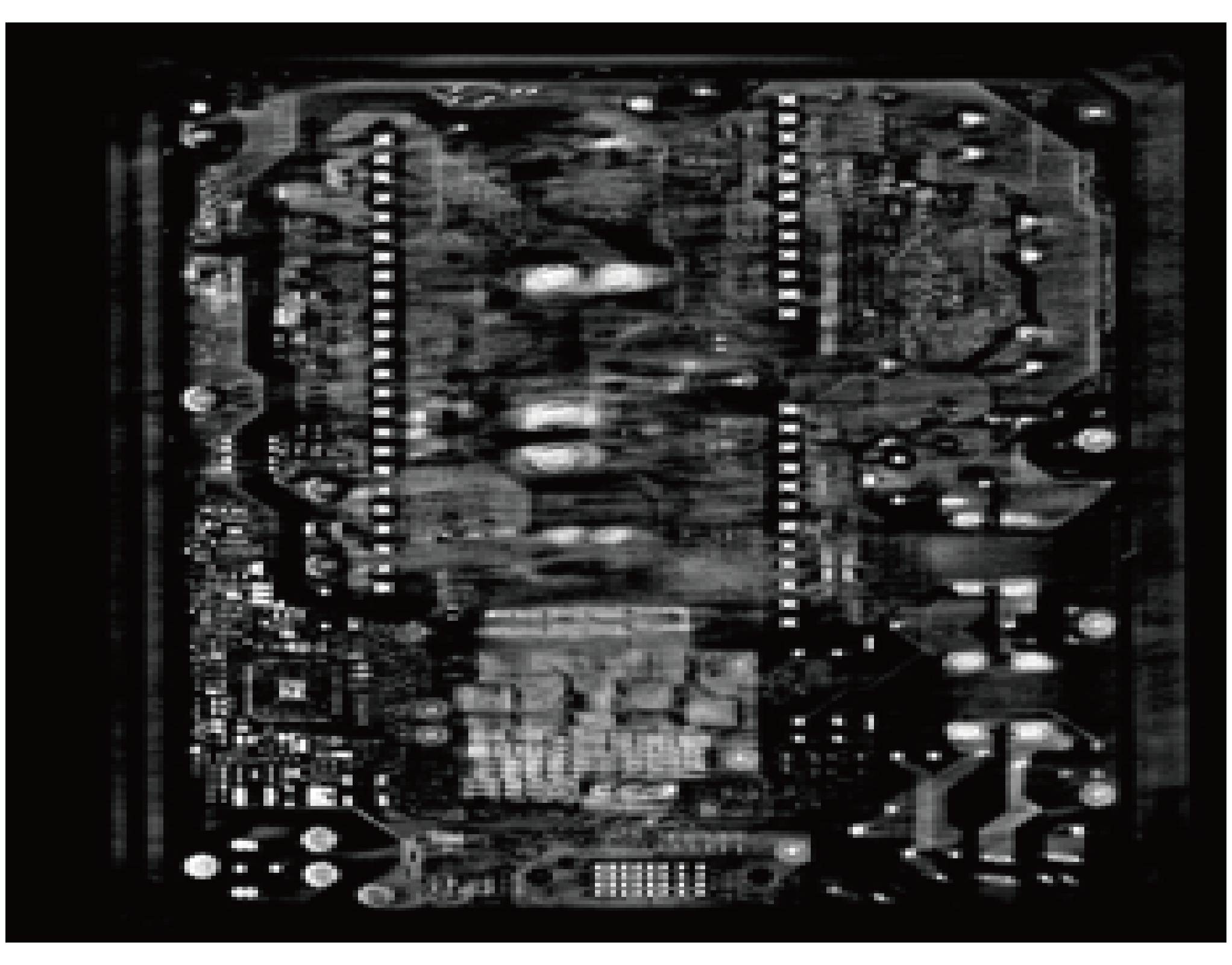

◈ 汽车电子模组：THT焊接工艺的灌锡比例，多层IGBT模块的焊接面气孔检测等

类别	项目
成像系统	系统极限分辨率	2.5μm/10μm
	检测内容	对齐度Overhang			极耳弯折、碰壁
	检测范围	裸电芯	带壳叠片	21700/18650电池	4680电池	带壳叠片
	成像系统数量	1套
	节拍	10-12PPM(对角)	1.5-3PPM(3角)	60PPM(单侧)	30PPM(单侧)	6PPM(单角)
	过条率	≤2%
	漏条率	0%
	软件	工源三仟自主研发软件/Volume Graphic（选配）
射线源	Tube类型	闭管
	Tube电压	130kV/150kV/180kV
	焦点尺寸	5μm/20μm
平板探测器	探测器类型	平板探测器
	像素尺寸	139μm
	像素矩阵	3072x3072
整机参数	尺寸	L:4000mm W:3000mm H:2800mm（不含三色灯，以实际设计为准）
	重量	约15000KG
	功率	约10kW（以实际设计为准）
