◈ 高分辨率数字影像探测器 + 5μm微焦点射线源，提供高清图像

◈ 高清导航相机，便捷实现产品定位

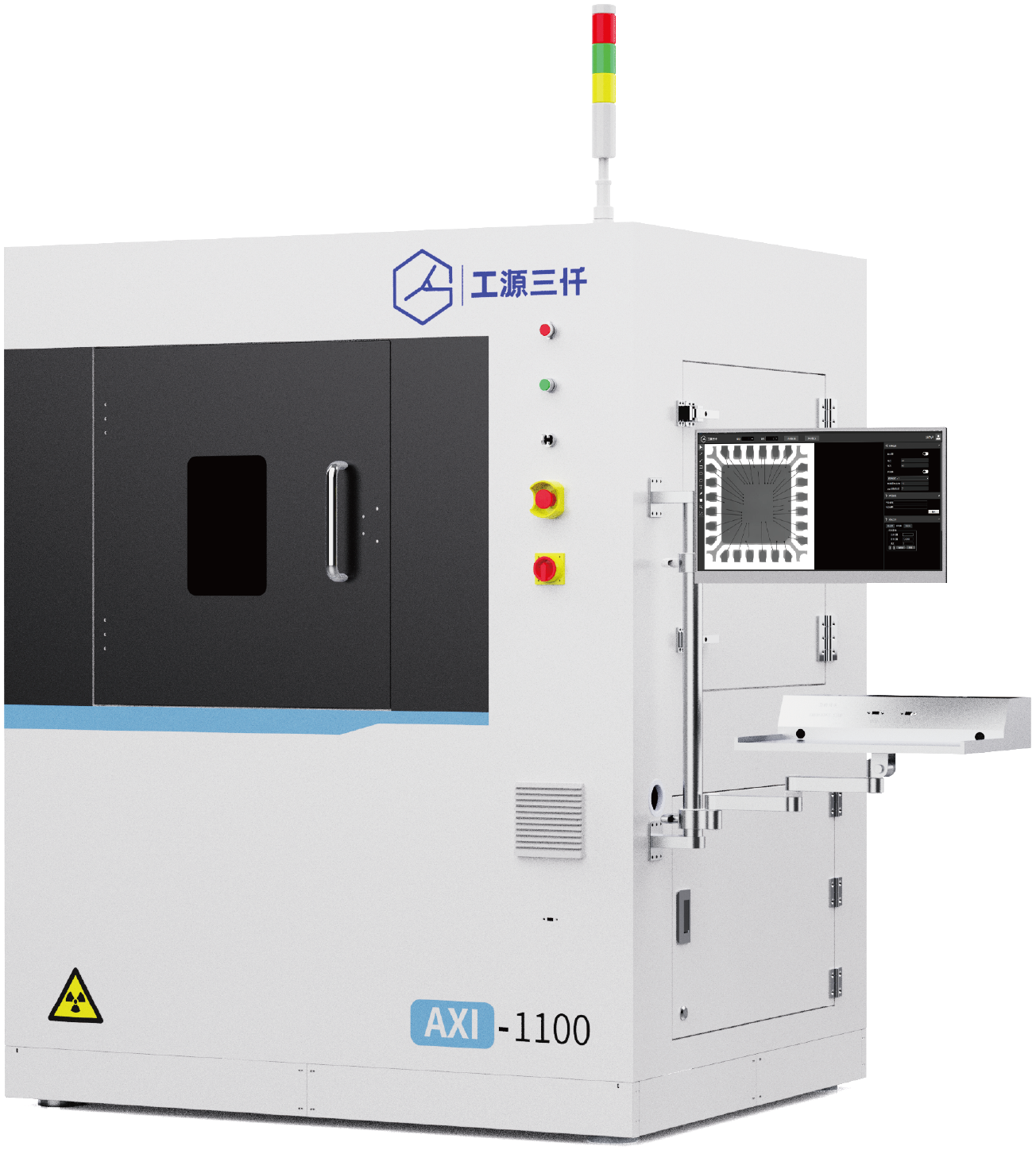

AXI-1100系列是工源三仟开发的针对各类型工业、非工业（食品）中小型产品便捷进行内部结构X光观测分析的离线型X-Ray设备。该设备支持定制载物台翻转、探测器45度左右摆动等多自由度拍摄功能，支持定制夹具，能够满足各种产品的检测需求。目前，该设备支持定制从90-225kV的各种型号。

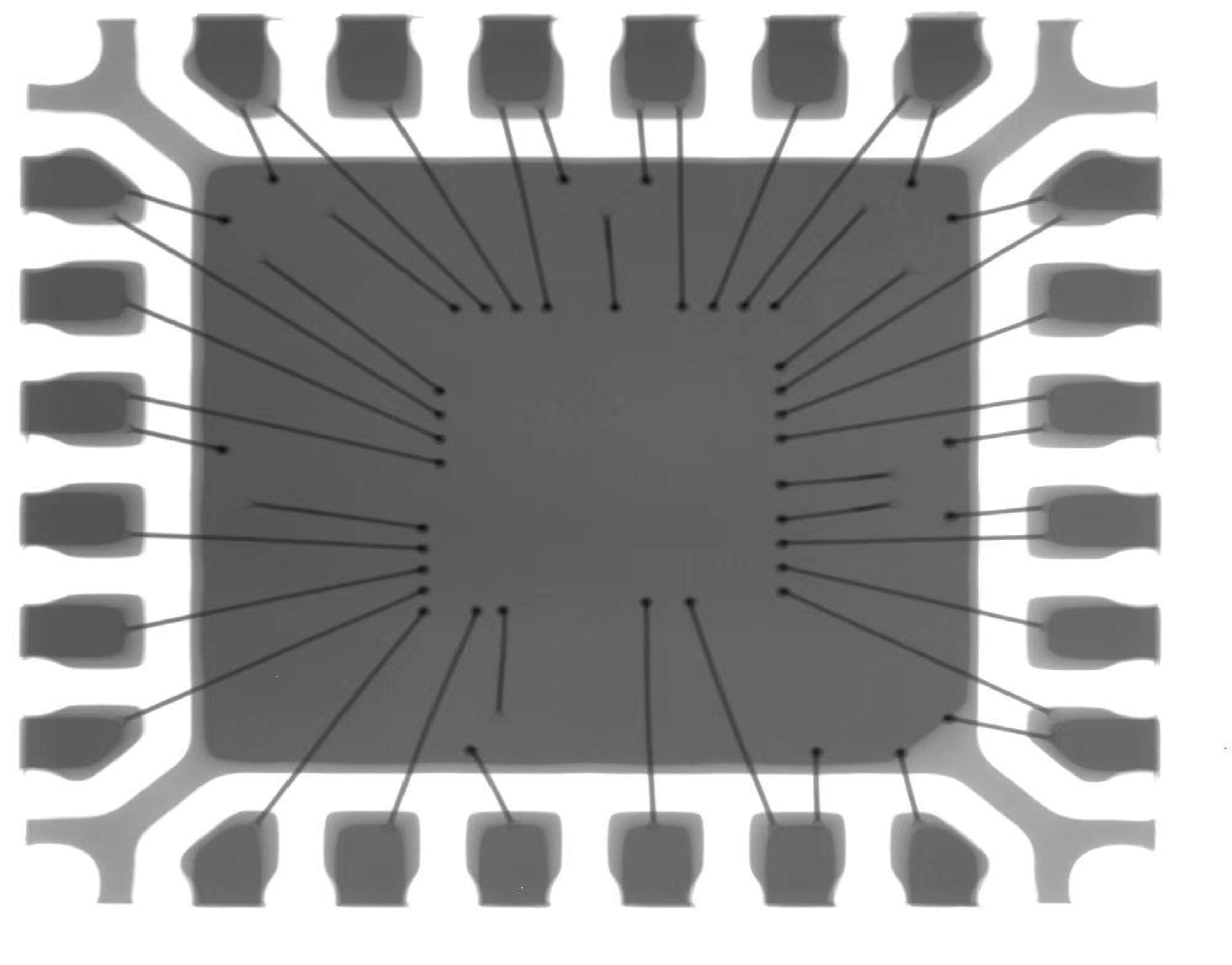

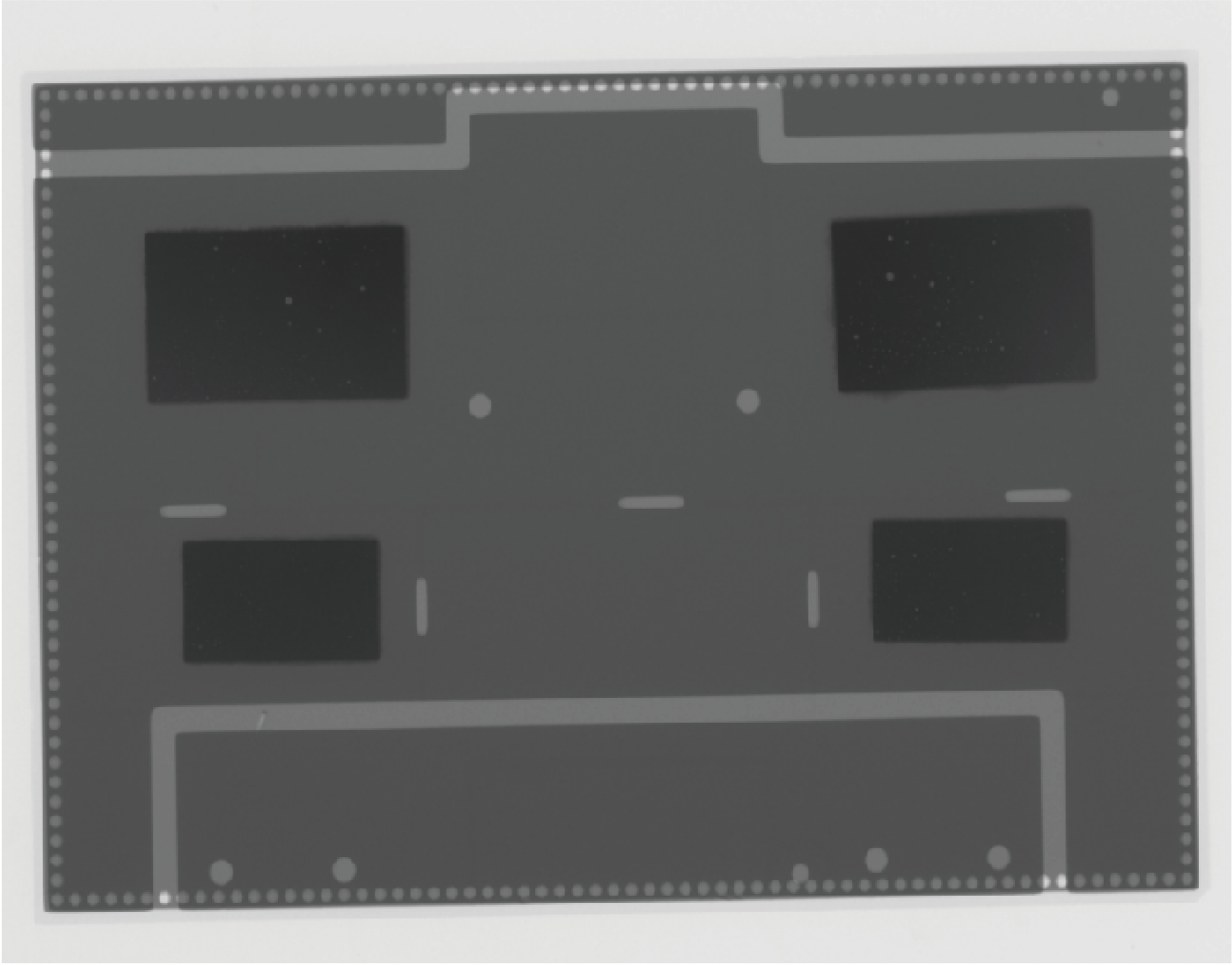

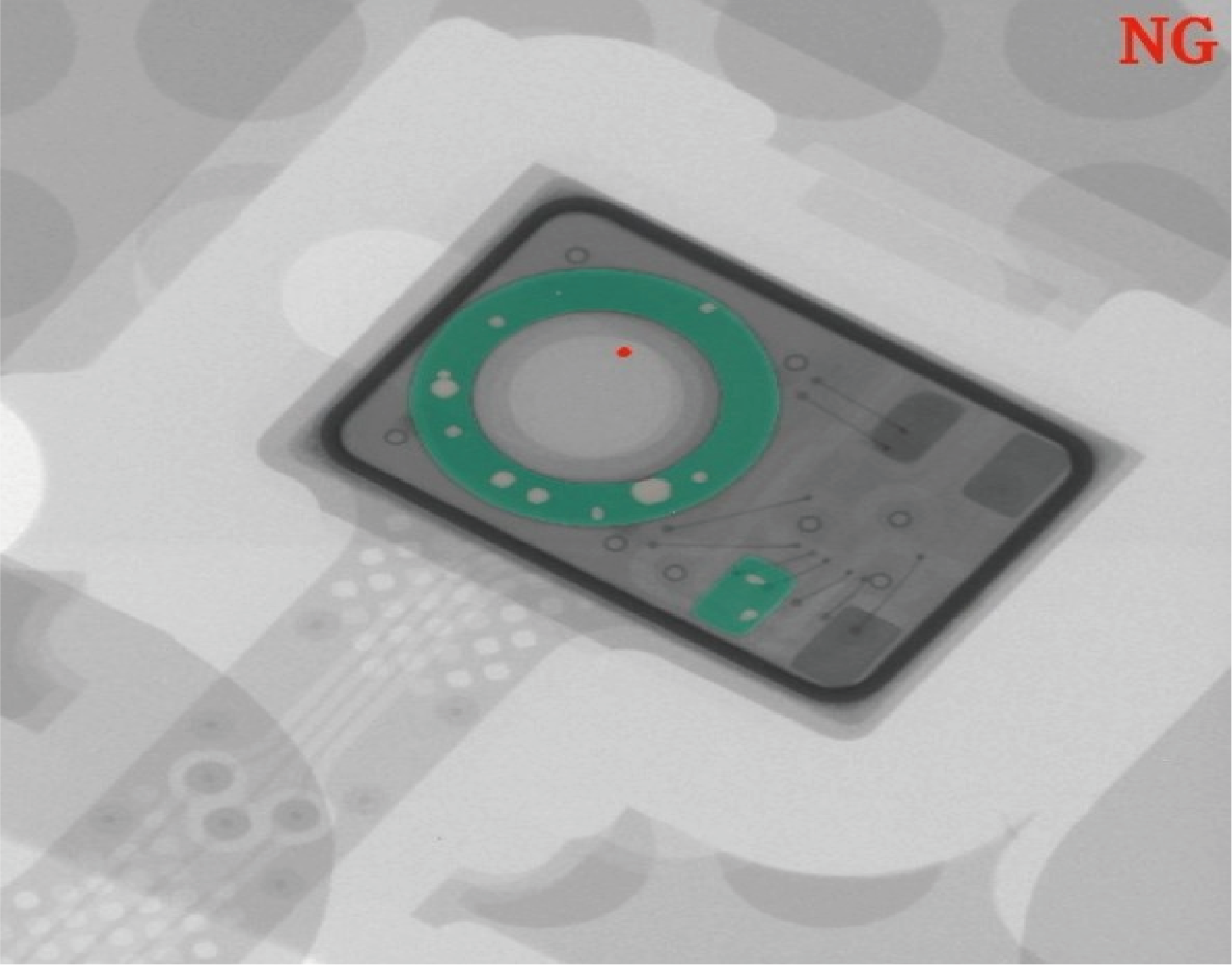

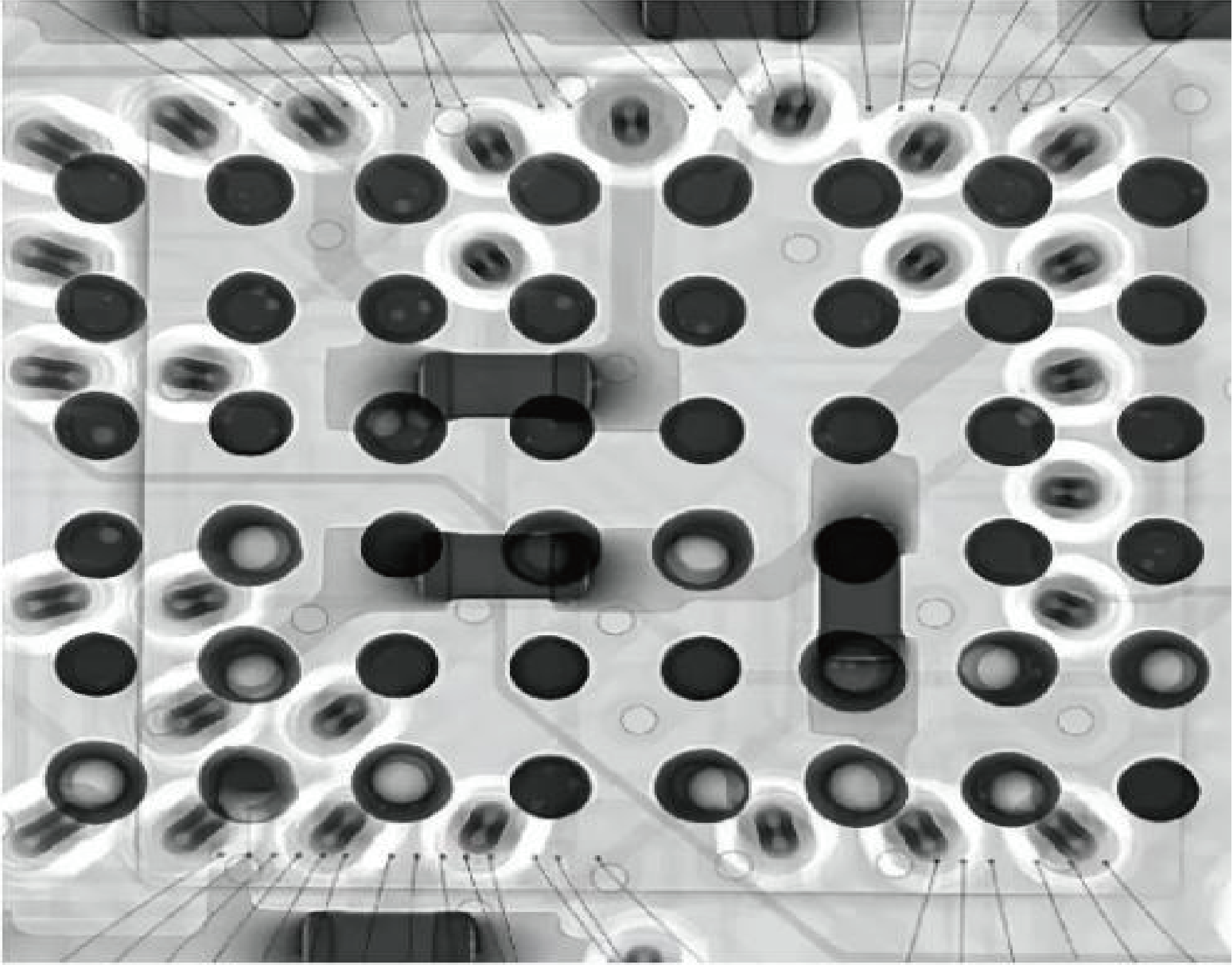

◈ 电子：SMT、THT等工艺焊接过程中的气孔、异物、爬锡高度，其他电子元器件的内部结构检测等

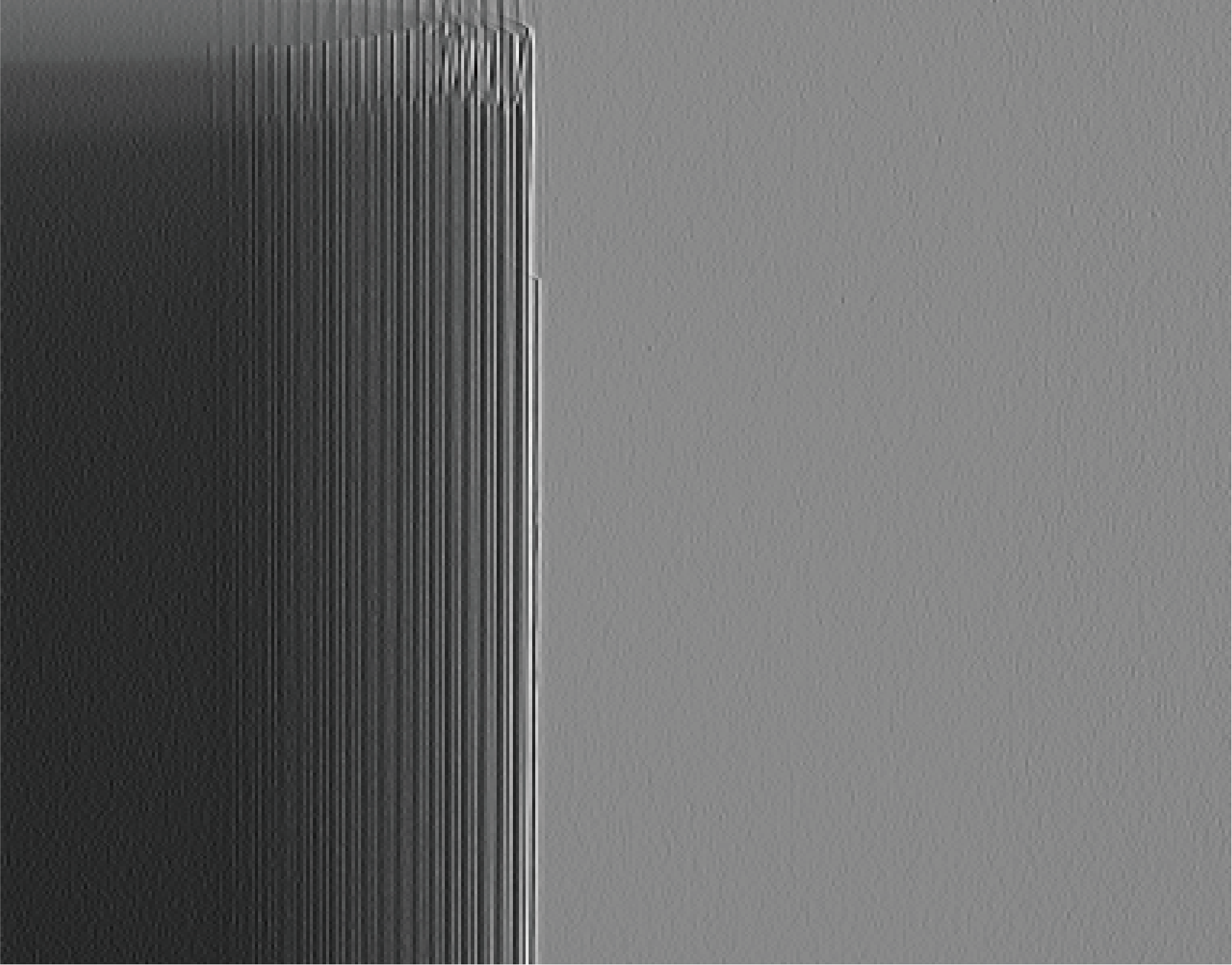

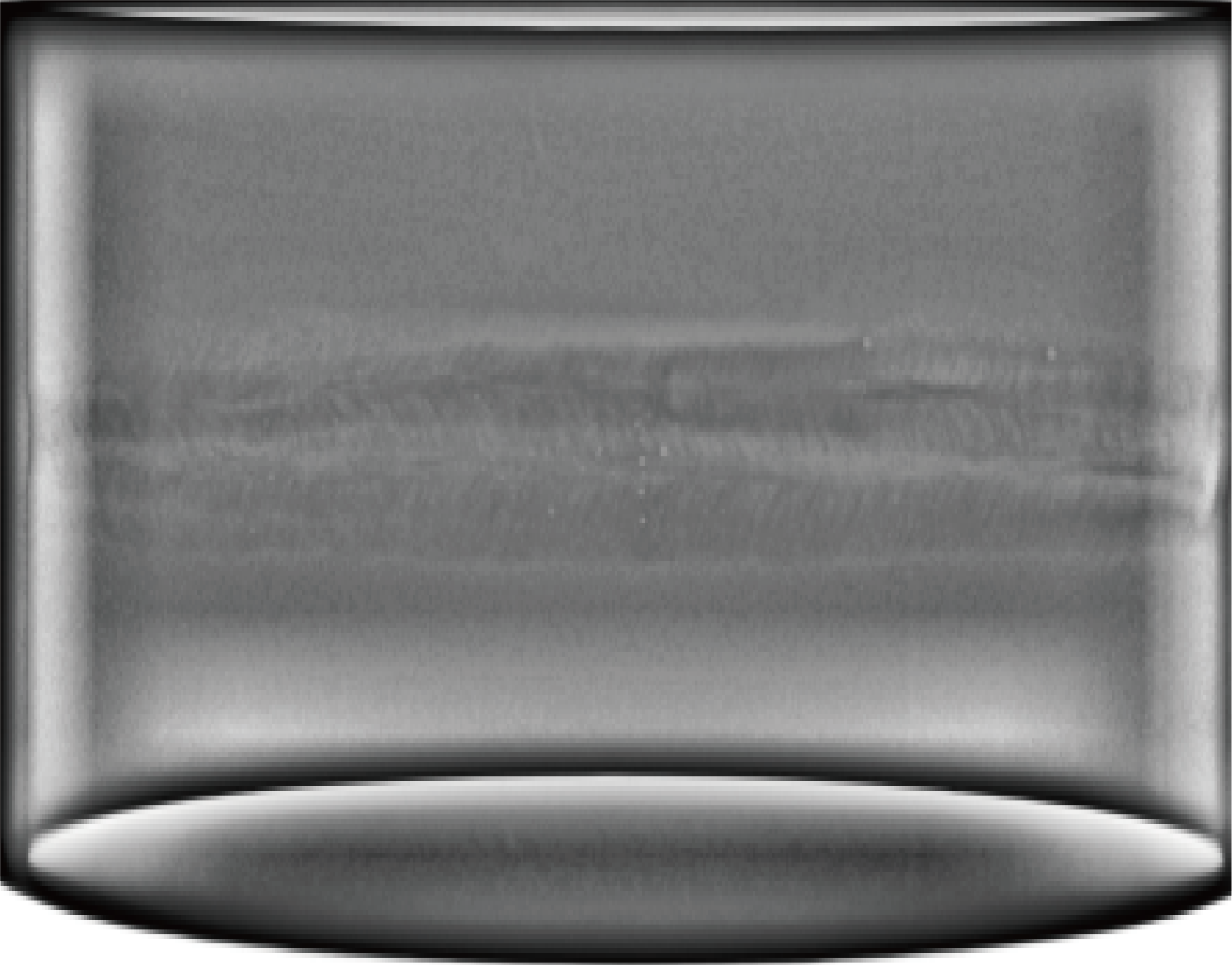

◈ 电池：电芯级片Overhang、大面褶皱、异物等缺陷检测

◈ 铸造件：裂纹、气孔、夹杂等缺陷检测

◈ 食品类：包装内食品破损、异物、打孔等缺陷检测

类别	项目	AXI-1100A	AXI-1100B	AXI-1100H
成像系统	系统极限分辨率	2.5μm		1/2μm
	最大几何放大倍率	34倍		49.5倍
	检测模式	2D	2D / 2.5D	2D / 2.5D
射线源	Tube类型	闭管		开管
	Tube电压	90kV/110kV/130kV		160kV
	焦点尺寸	5μm		/
探测器	探测器类型	平板探测器
	像素尺寸	85μm		49.5μm
	像素矩阵	1536×1536		2352×2944
运动控制系统	载物范围	520mm*420mm（以实际设计为准）

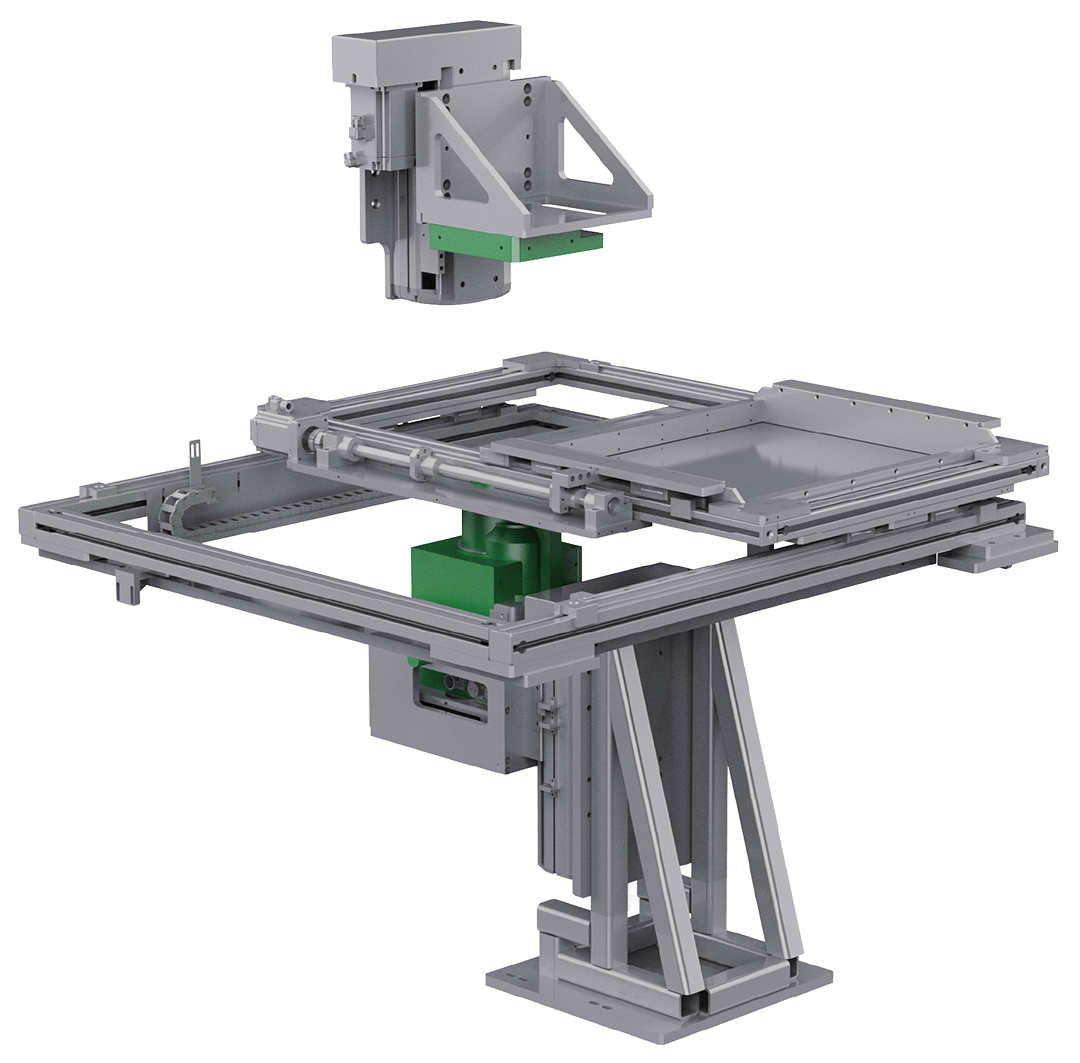

	自由度	载物台X、Y轴，光管Z轴，探测器Z轴	载物台X、Y轴，光管Z轴，探测器Z、R轴	载物台X、Y轴，光管Z轴，探测器Z、R轴
	探测器倾斜	/	±45°	±70°
	图像定位	记录特征点的位置坐标和参数信息
	控制方式	鼠标、键盘、摇杆、软件
整机参数	尺寸	L:1500mm W:1200mm H:1900mm（不含三色灯，以实际设计为准）
	重量	约1000KG
	功率	约2kW（以实际设计为准）
