◈ 高精度大理石机构：最高可达到2μm的系统分辨率

◈ 全自动电动门：可快捷实现产品上下料和换型

◈ 全自研CT重建算法：可实现快速三维重建及缺陷自动识别分析

◈ 产品兼容范围大：可实现大样品、大范围三维扫描重建，可进行偏置扫描

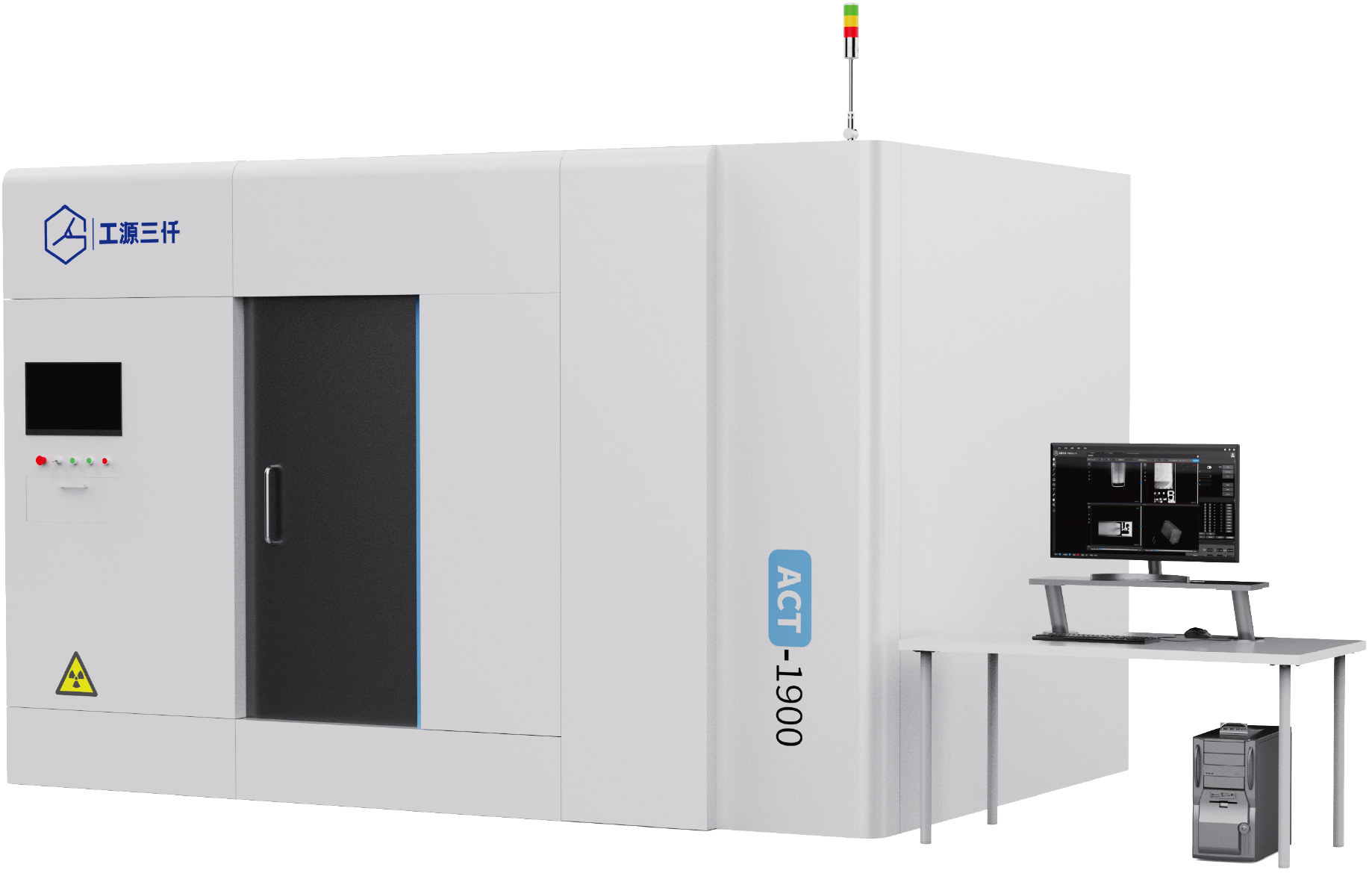

ACT-1900是工源三仟自主开发的针对各类型工业产品进行离线式CT分析的检测设备。工源三仟基于自研的高性能CT成像算法，可大幅降低扫描环节需要的投影数量，提高CT成像速度。该设备在检测电池的内部问题上具备极大的适用性，包括但不限于检测锂电池和模组的Overhang、极片褶皱/翻折、异物问题。此外，该设备亦可检测连接器、芯片等电子产品，燃气轮、航空发动机等金属零部件。

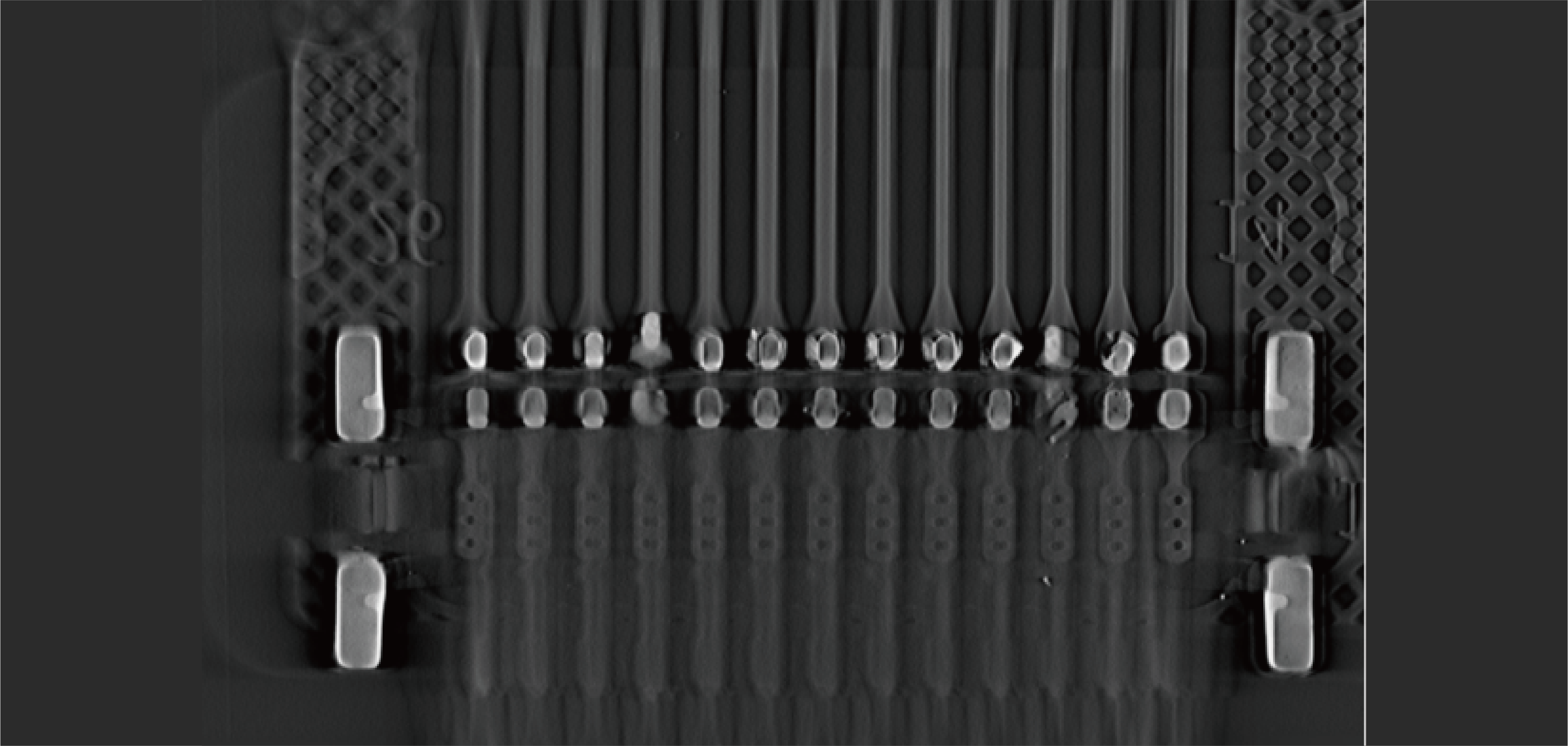

◈ 电子：多层电路板的线路布局，多层IGBT/SiC模块的焊接层气孔检测、DBC裂纹检测，汽车电子模块的锡膏填

充比例等

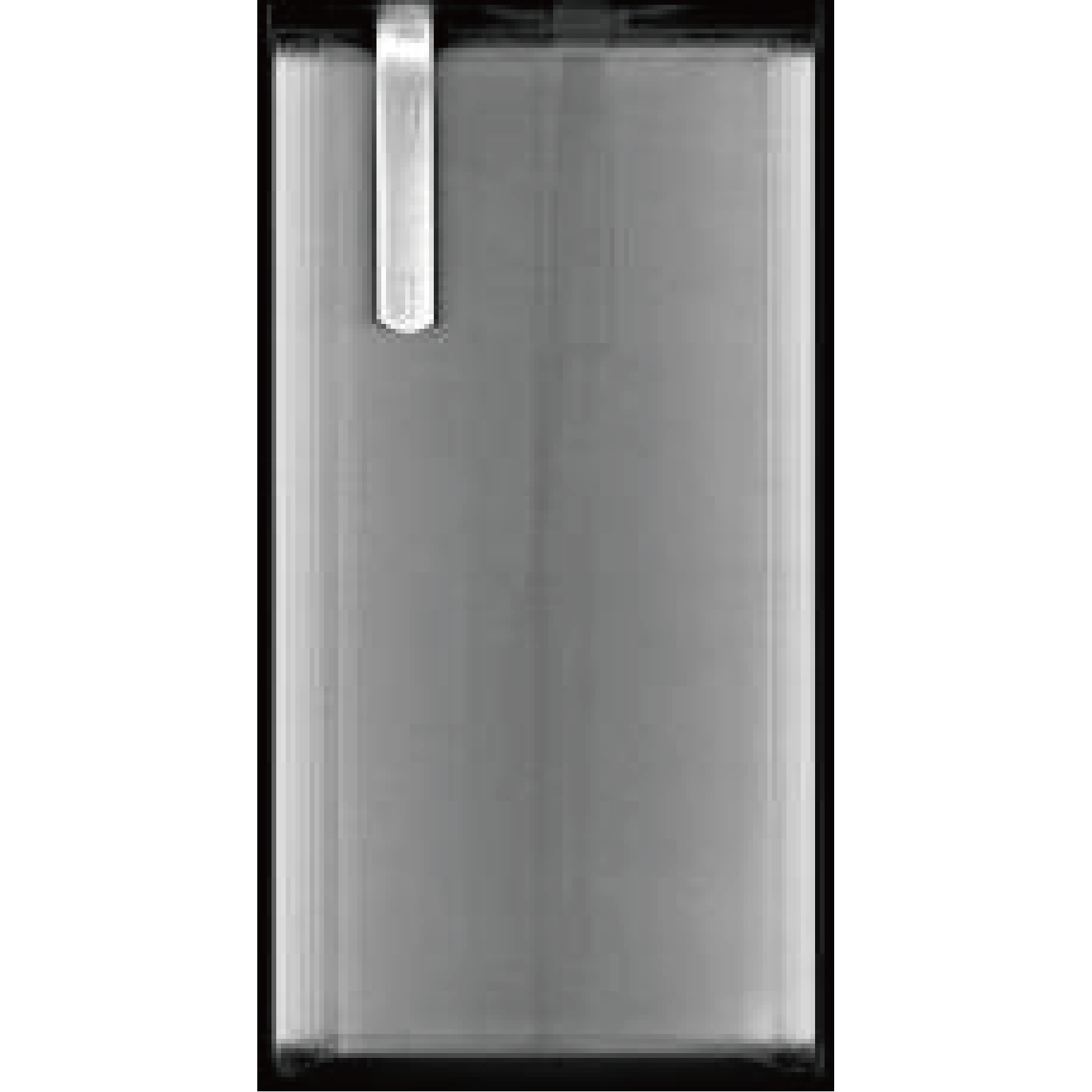

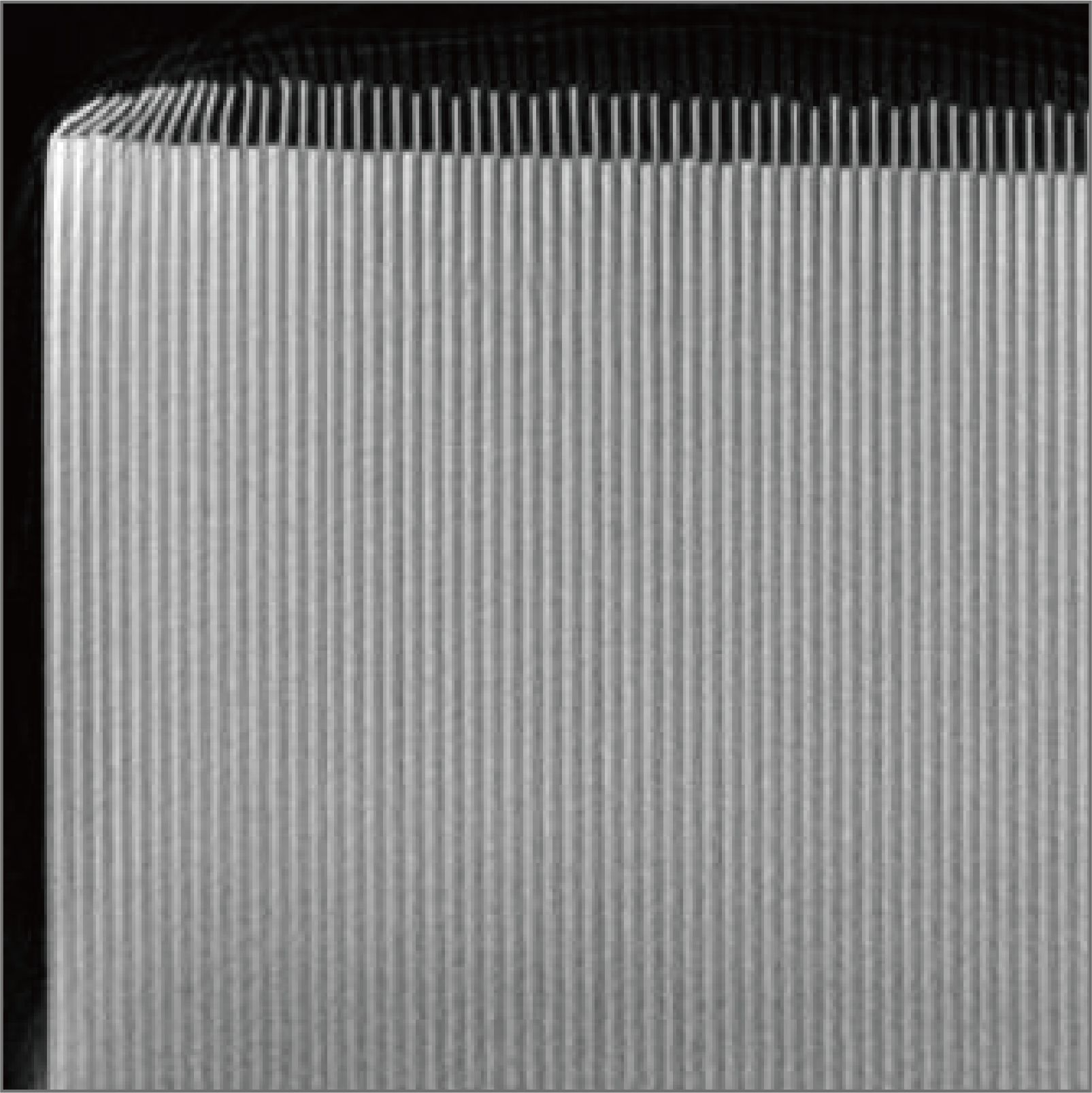

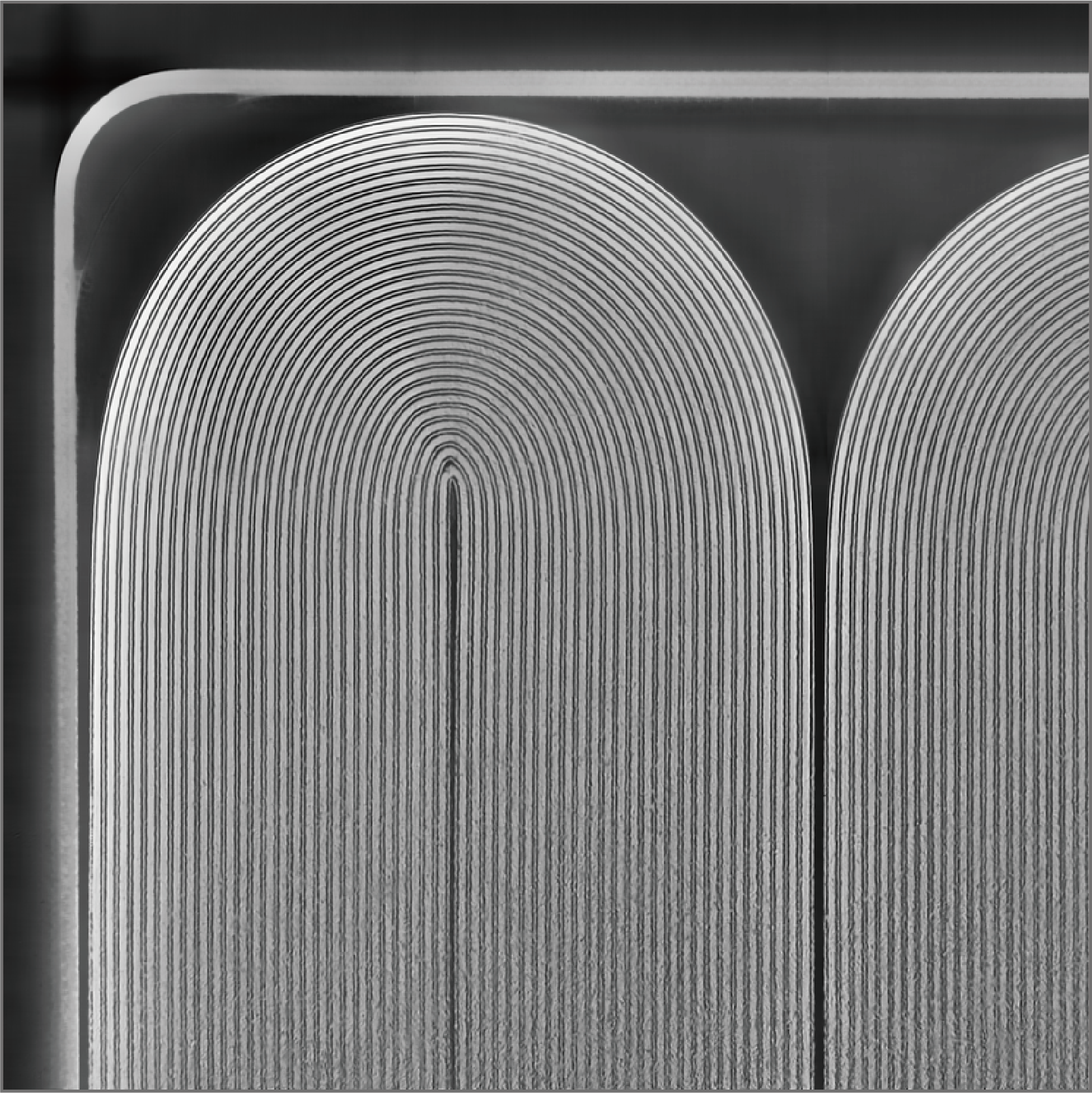

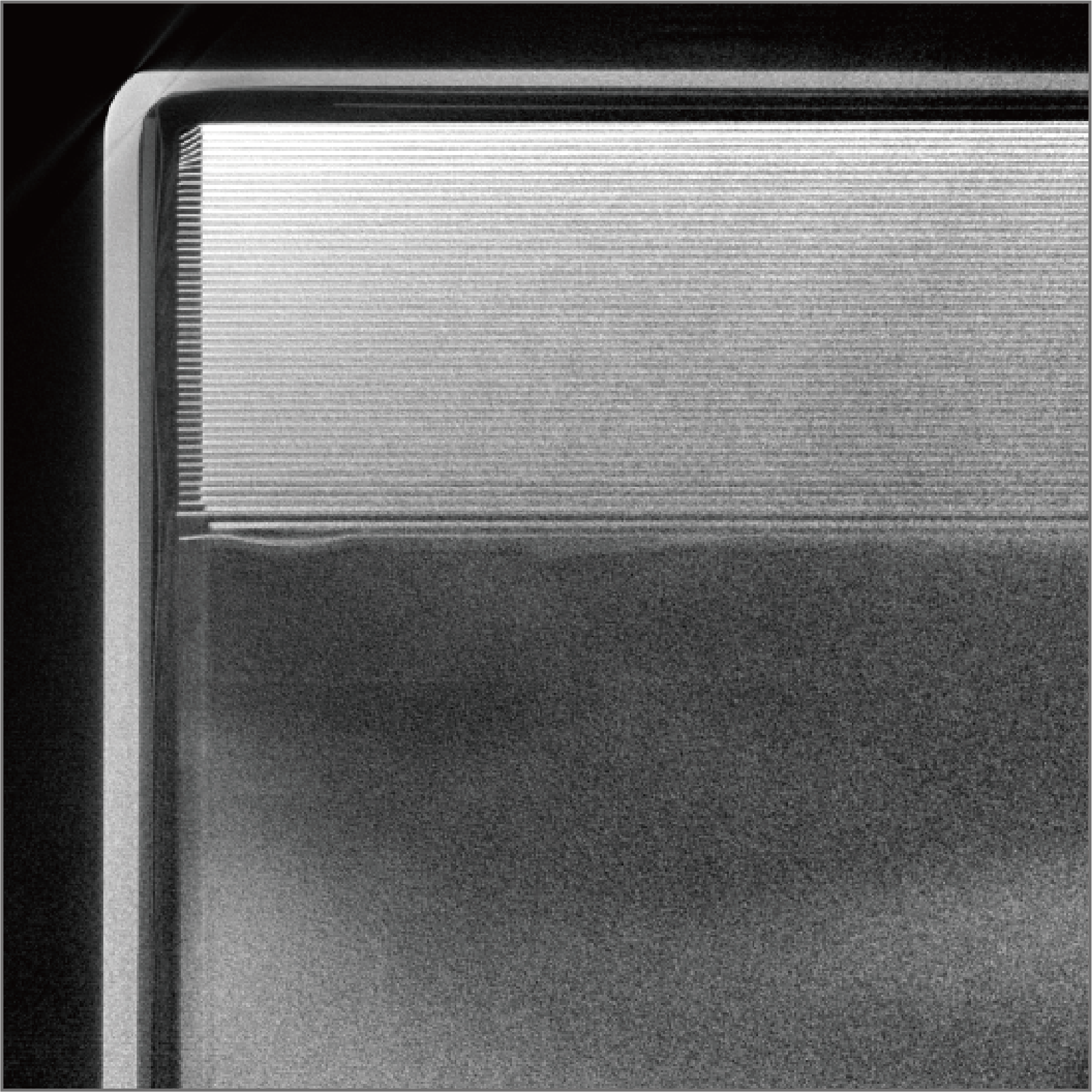

◈ 电池：入壳电池级片Overhang、大面褶皱、异物，圆柱电池同心度检测等

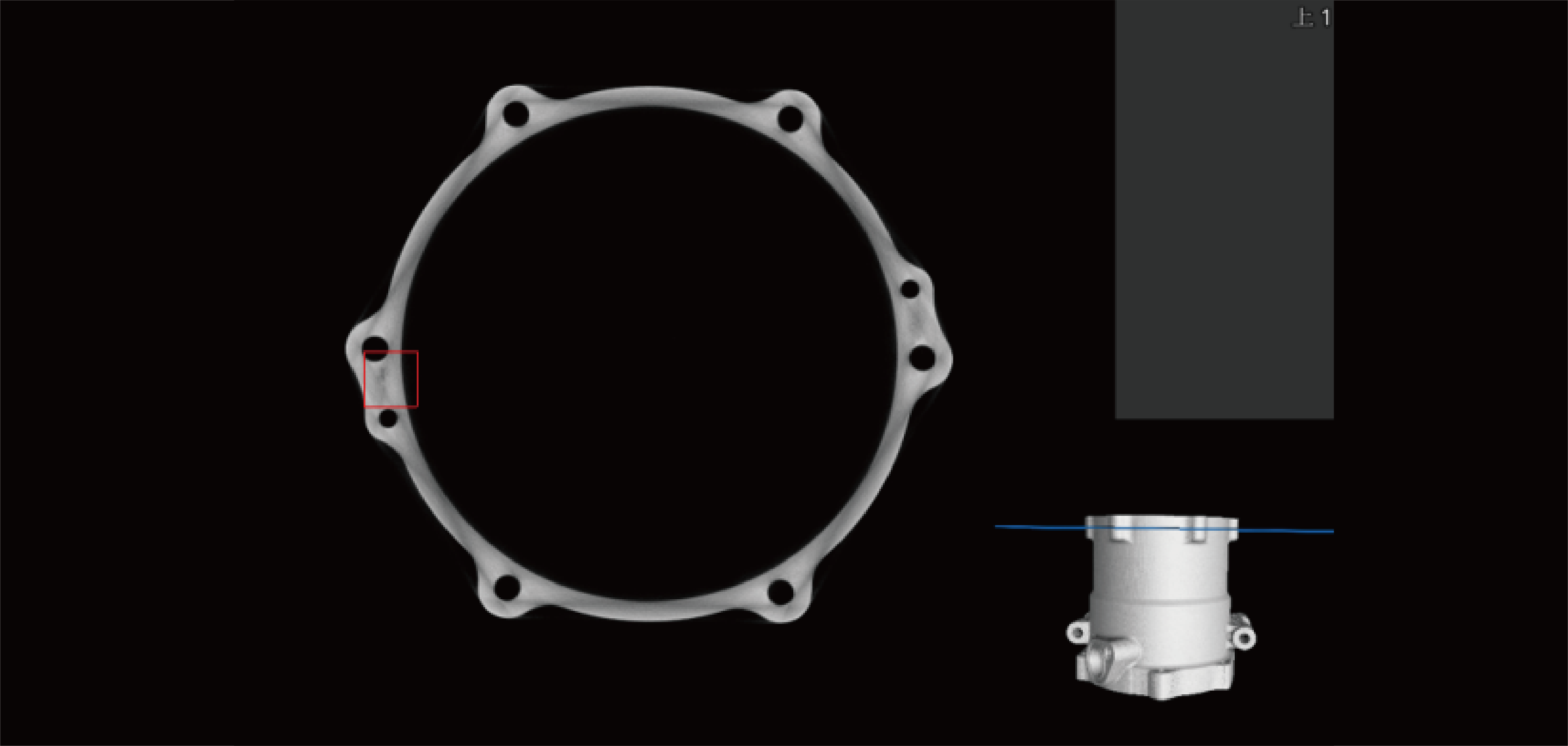

◈ 焊接件/铸造件/高温合金：焊缝、裂纹、气孔、夹杂等缺陷检测，可测量真实裂纹长度、气孔比例等

类别	项目	参数
成像系统	系统极限分辨率	10μm/2μm/2.5μm/200μm
	成像方式	2D&3D
	软件	工源三仟自研CT软件（可根据不同需求定制）Volume Graphic（选配）
射线源	Tube类型	闭管/开管
	Tube电压	180kV/225kV/300kV/450kV
	焦点尺寸	20μm/4μm/5μm/400μm
探测器	探测器类型	平板探测器
	像素尺寸	139μm
	像素矩阵	3072x3060
运动控制系统	扫描范围	1200*600*700mm（可根据不同需求定制）
	最大样品重量	25KG
	射线源运动重复定位精度	±10μm
	探测器运动重复定位精度	±10μm
整机参数	尺寸	L:3226 mm W:1949mm H:2345mm（不含三色灯，以实际设计为准）
	重量	约10000KG
	功率	约10kW（以实际设计为准）
