ACT- Pack

ACT- Pack 电池Pack离线CT检测设备

产品特点：

◈ 最大可实现2600mm*2000mm*400mm的pack检测

◈ 全自动电动门：可快捷实现产品上下料与换型

◈ 创新的CT重建方法：摒弃工业上常用的锥束扫描方法，针对pack包定制化开发算法，更适合大样品扫描检测

产品介绍：

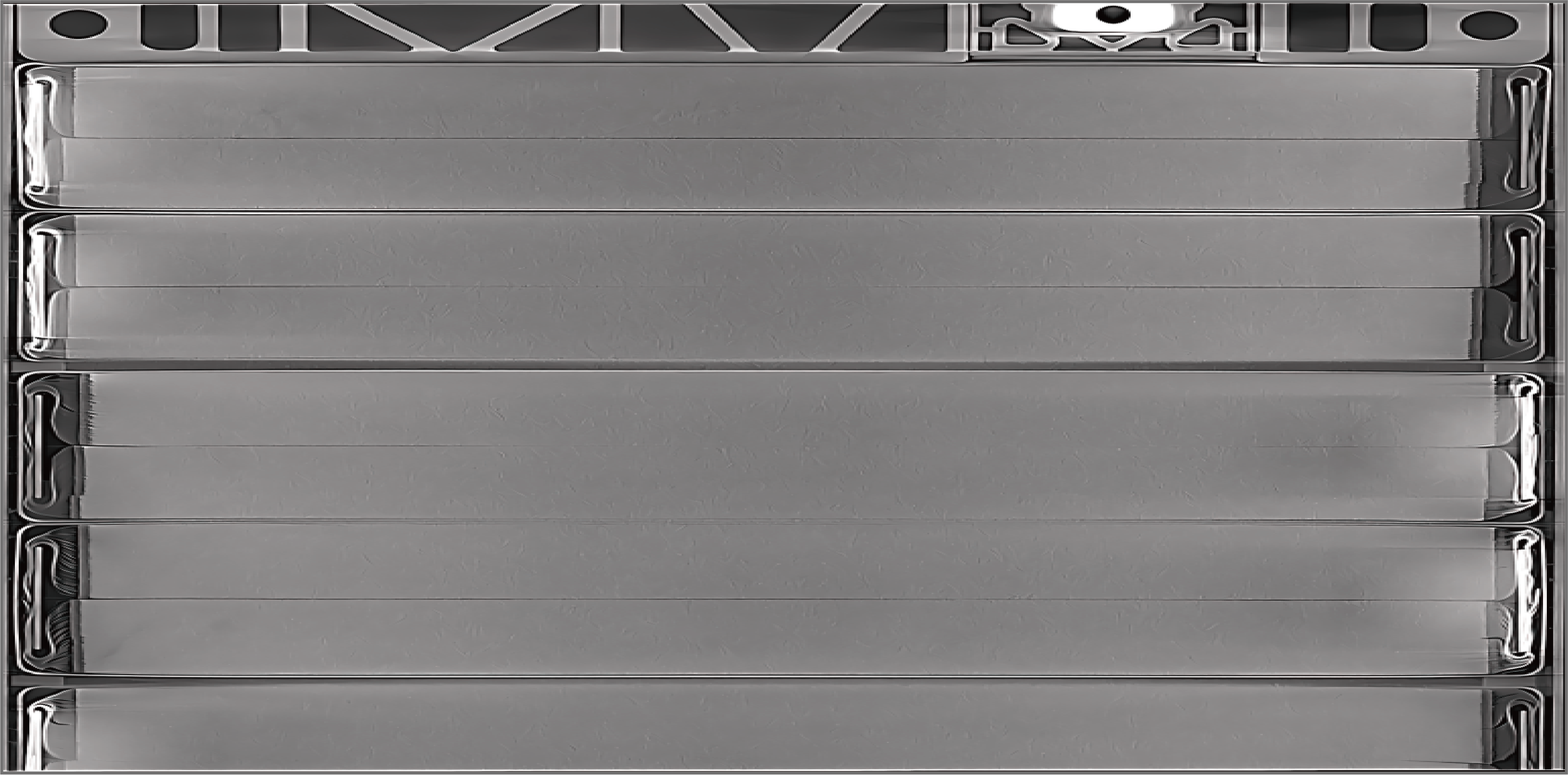

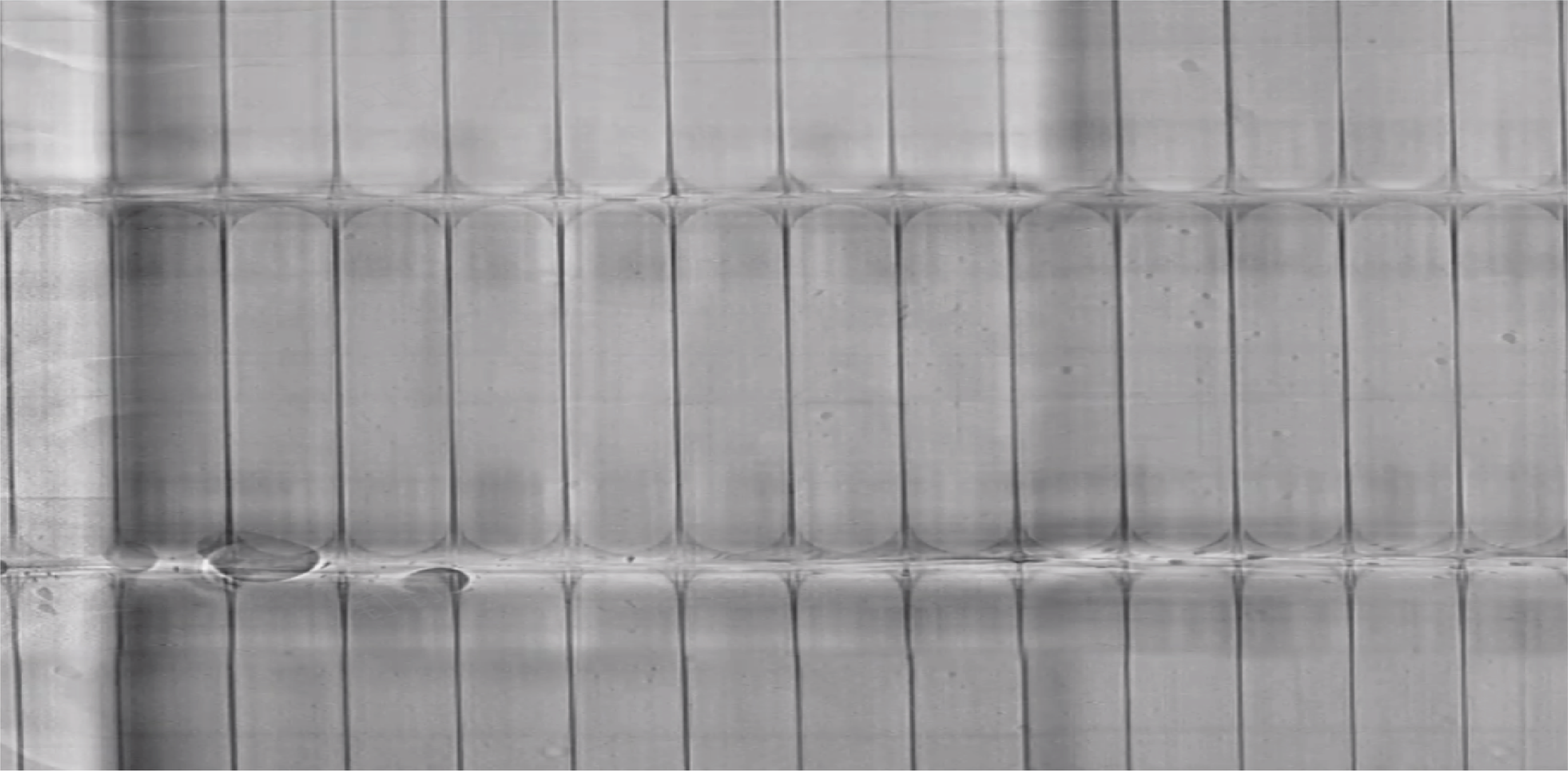

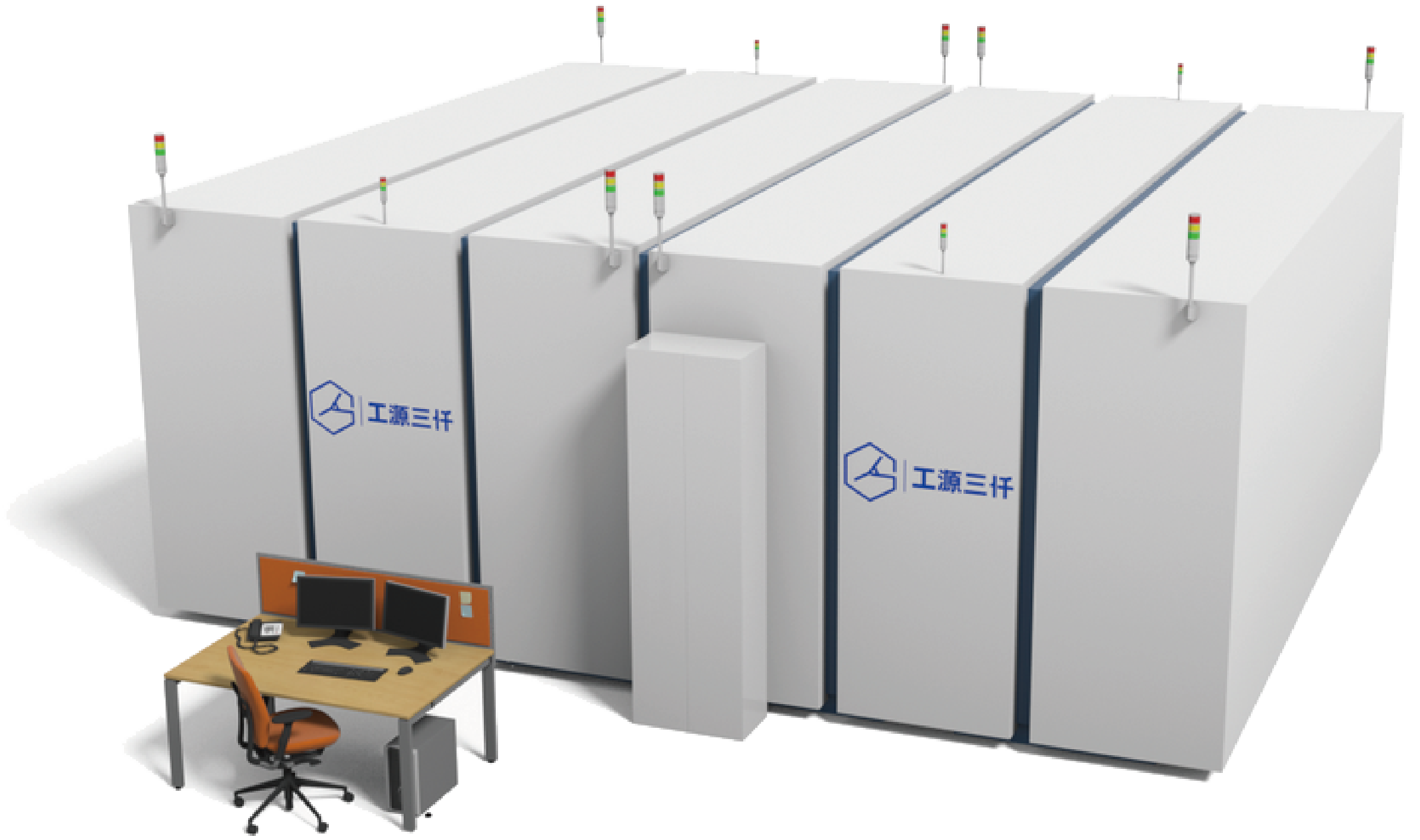

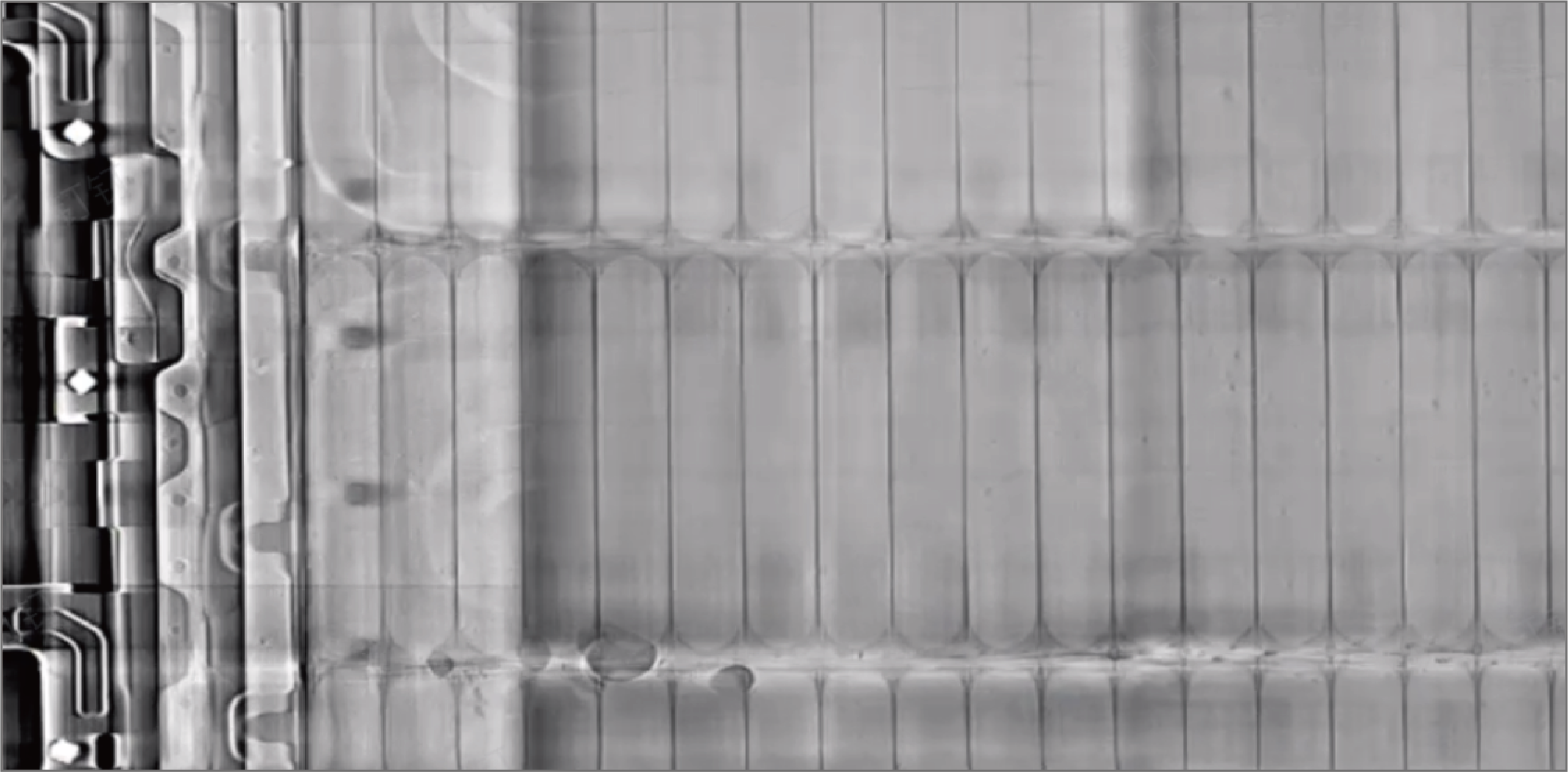

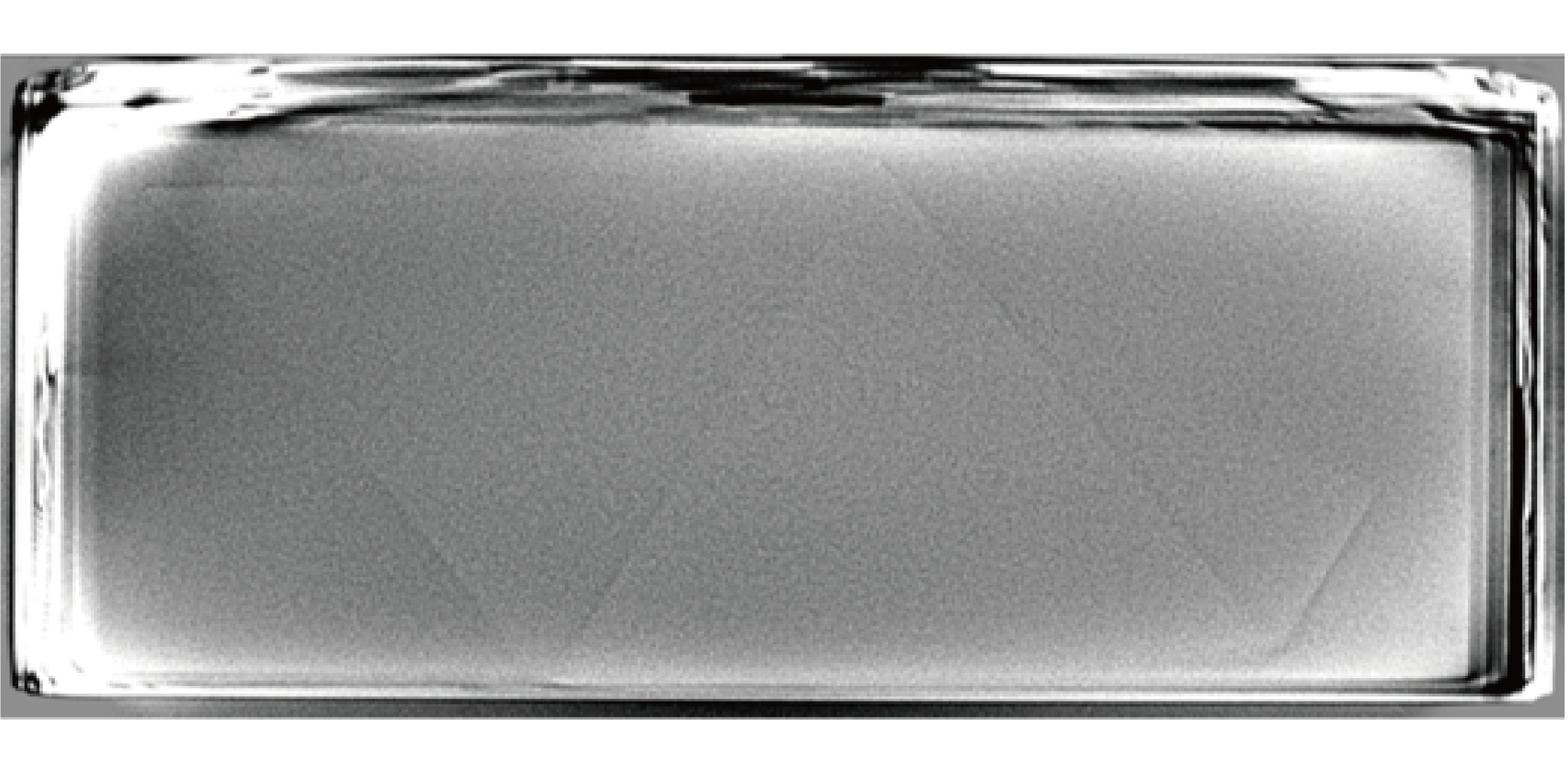

ACT-Pack是工源三仟应对锂电池pack包进行高能CT无损检测的特殊型号，攻克了大型产品难以进行精细化内部探测的问题。该设备由于尺寸、重量较大，无法建设在铅房内部，需要进行屏蔽室的建设，能够防护450kV及以上的辐射。该设备创新型的采用有限角度的成像方式，在不需要翻转沉重的被测物体的情况下，即可对产品内部进行水平方向与纵向断层的成像，可针对pack内部涂胶情况和其他结构焊接情况进行检测。

适用领域：

结构胶摊胶面积/胶厚	电芯外观	托盘外观
导热结构胶摊胶面积	包内异物排查	防水透气阀外观
导热结构胶胶厚	BIC/FPC	螺栓拧紧状态
灌封胶灌封效果	冷板外观	连接片焊接效果
密封胶	冷管堵塞、异物	铝排焊接效果
导热胶大面溢胶情况	铜排/铝排外观	镍片焊接效果
结构胶大面溢胶情况	采样线束外观	线束插接

参数介绍：

类别	项目	参数
成像系统	系统极限分辨率	200μm
	CT扫描模式	CL扫描
	检测效率	≥90min/Pack
	软件	工源三仟自研CT软件（可根据不同需求定制）Volume Graphic（选配）
射线源	Tube类型	开管
	Tube电压	450kV
	焦点尺寸	400μm
探测器	探测器类型	平板探测器
	像素尺寸	139μm
	像素矩阵	3072x3060
运动控制系统	最大检测样品尺寸	2600mm2000mm400mm
	最大样品重量	1000KG
	射线源运动重复定位精度	±10μm
	探测器运动重复定位精度	±10μm
整机参数	尺寸	L:6723mm W:5040mm H:2600mm（不含三色灯，以实际设计为准）
	重量	约70000KG
	功率	约30kW（以实际设计为准）
